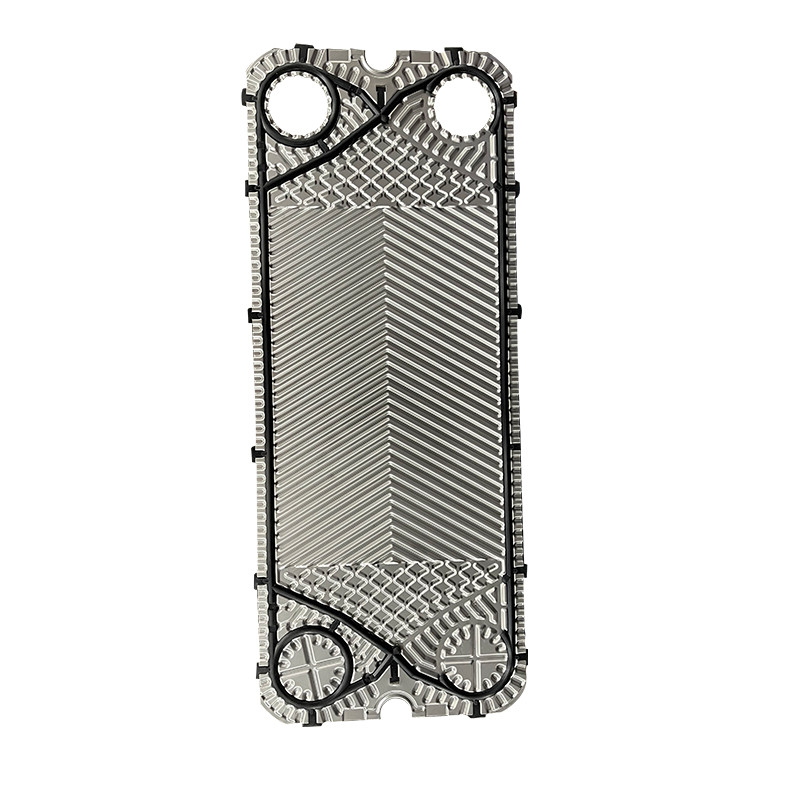

Placca per scambiatori di calore in titanio alfa-falavale

Descrizione del prodotto

Placca per scambiatori di calore in lega di titanio e palladio resistente alla corrosione per scambiatori di calore i

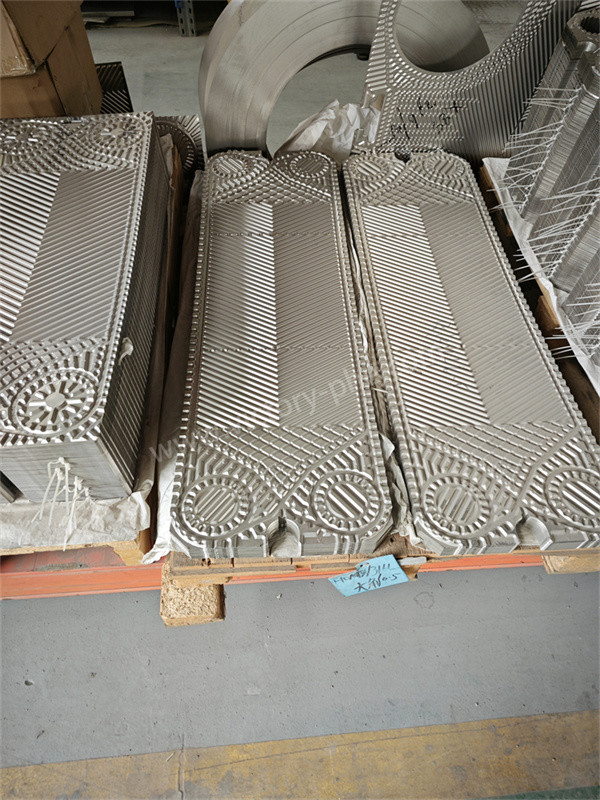

Piastre per scambiatori di calore

1. Le piastre sono componenti appositamente progettati utilizzati negli scambiatori di calore a piastre per isolare i media e facilitare lo scambio di calore.
2. Le piastre degli scambiatori di calore a piastre sono realizzate pressando lamiere metalliche con corrugature, scanalature di tenuta e fori d'angolo.Le corrugate non solo migliorano il trasferimento di calore ma aumentano anche la rigidità delle lastre sottili, migliorando così la resistenza alla pressione dello scambiatore di calore a piastre.fornendo un certo grado di effetto "auto-pulizia".

I prodotti sono principalmente adatti per / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime a causa della loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.

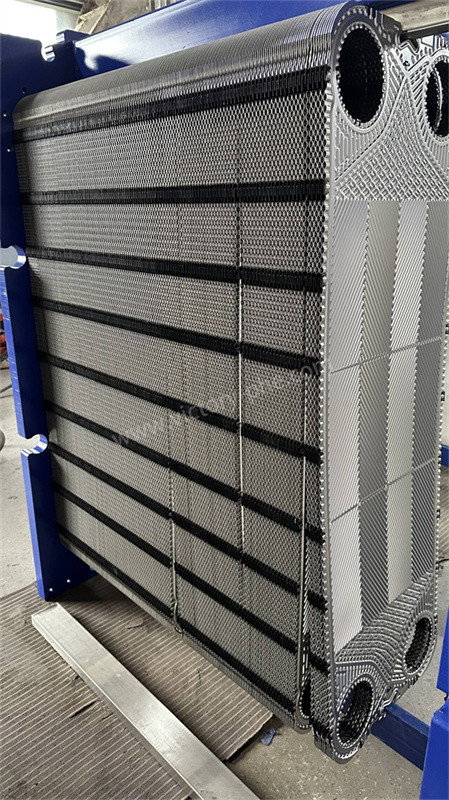

• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore da piastra staccabile con guarnizioni di gomma o uno scambiatore di calore da piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene effettuata una rigorosa prova di pressione delle prestazioni e viene rilasciata una relazione di fabbrica per verificare la conformità agli standard di qualità.
