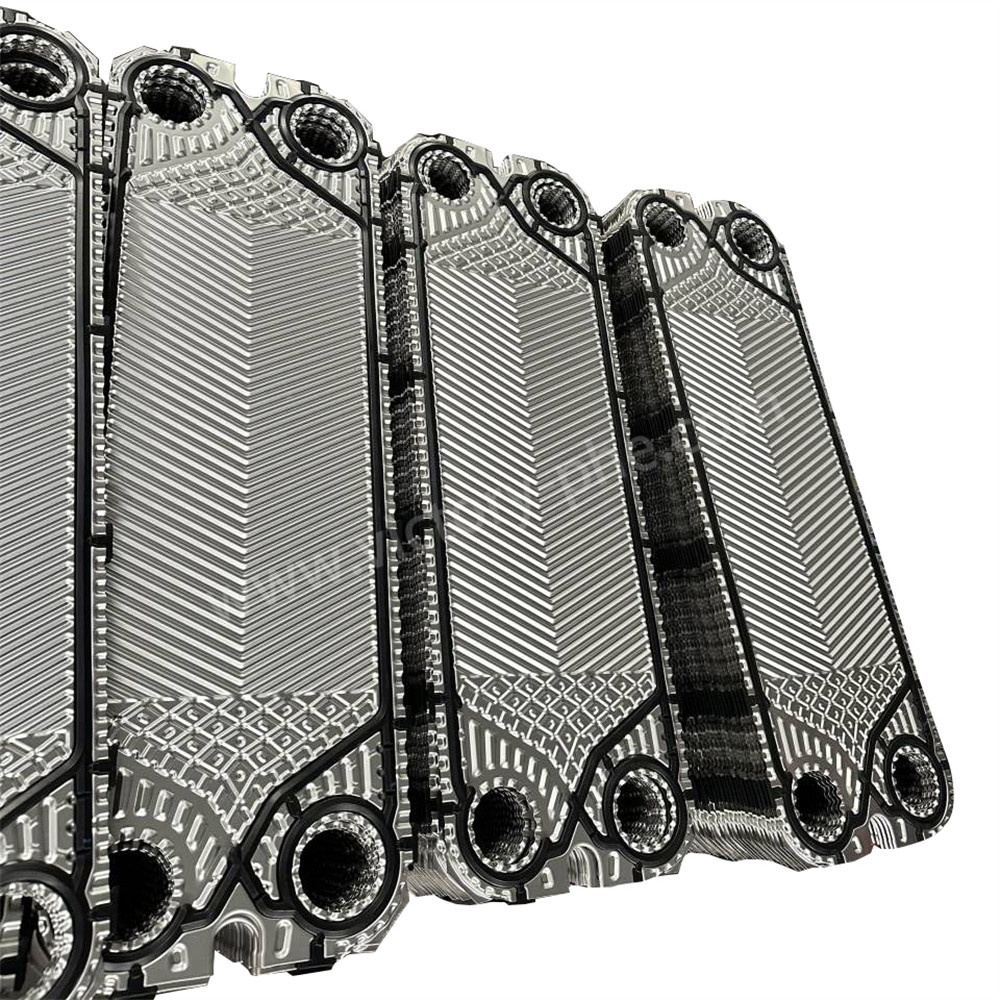

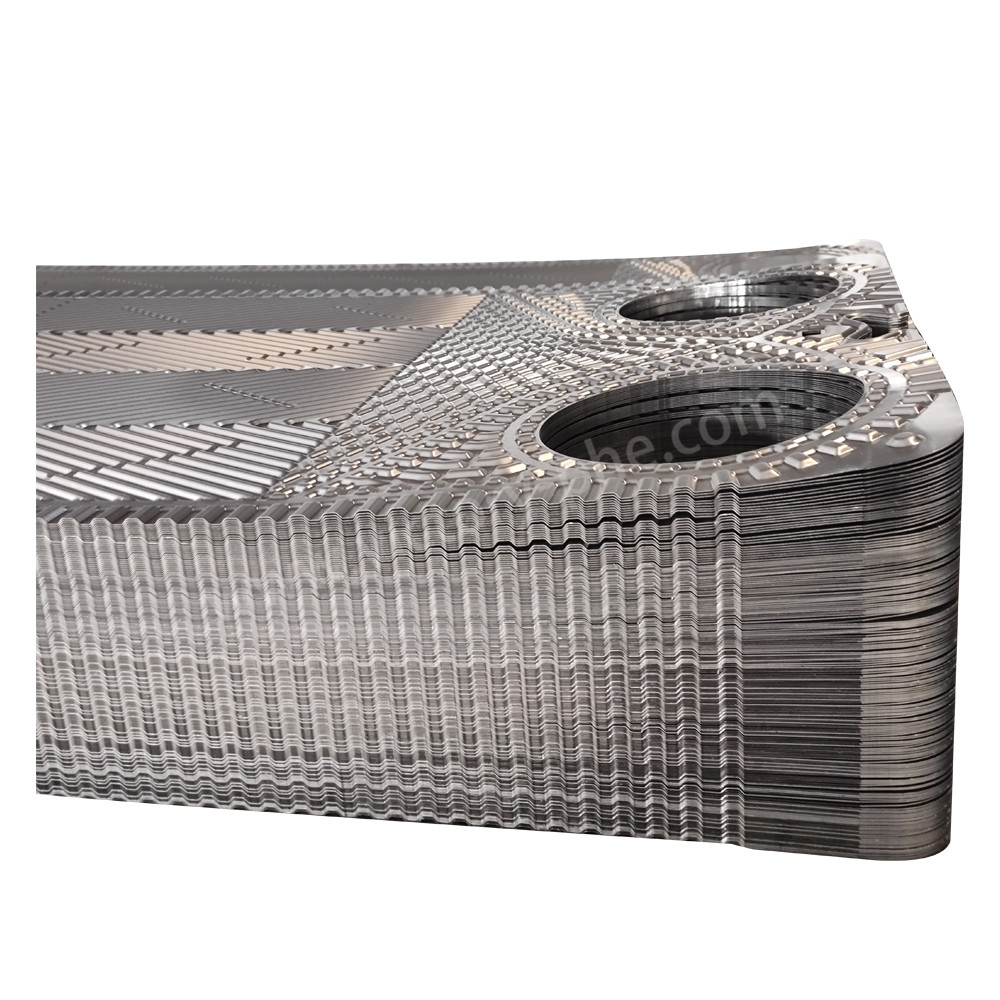

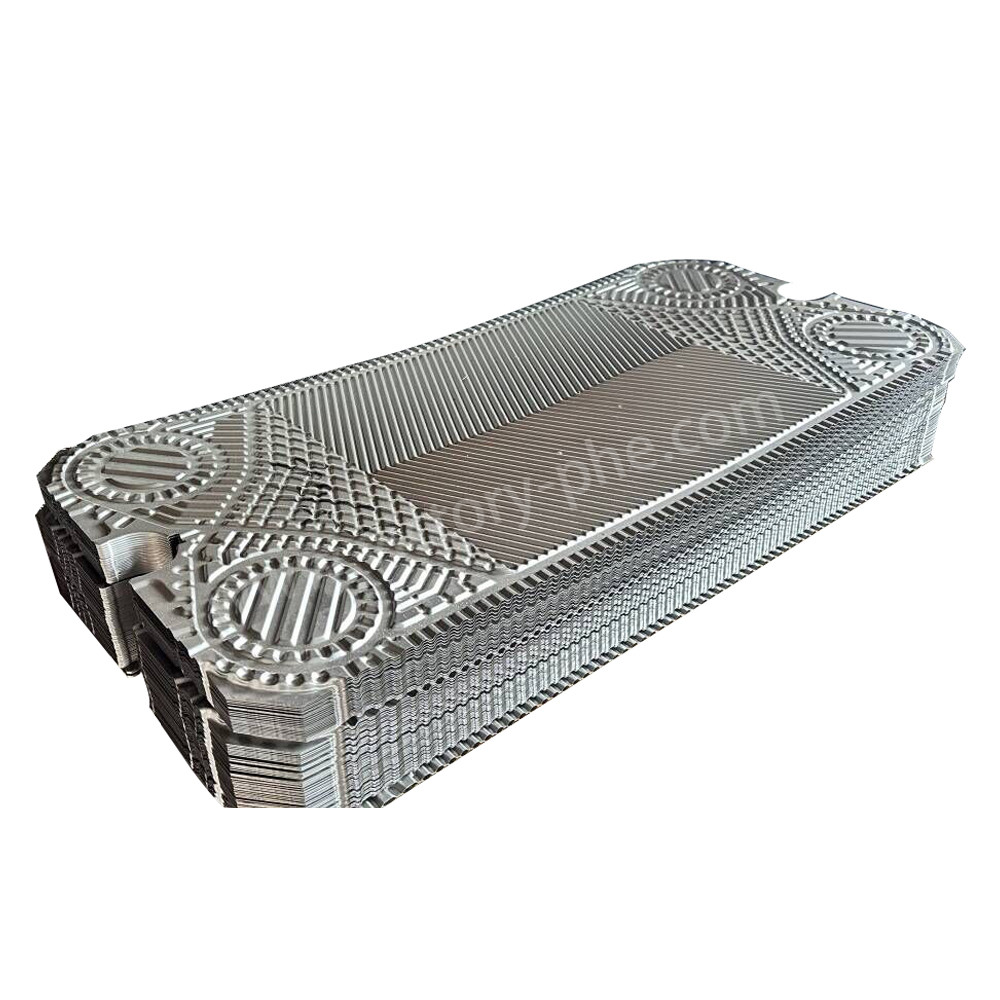

Piastra per scambiatori di calore in titanio sondes

Descrizione del prodotto

Piastre per scambiatori di calore di titanio e leghe di titanio-palladio per l'industria chimica

Sondex Piastre per scambiatori di calore

1. La piastra dello scambiatore di calore è uno dei componenti principali dello scambiatore di calore.facile pulizia e manutenzione, e forte resistenza alla corrosione.
2. Le piastre degli scambiatori di calore Sondex sono progettate per massimizzare la conducibilità termica.
3. Molte piastre degli scambiatori di calore Sondex sono dotate di un progetto di guarnizione, che fornisce una tenuta tenuta tra le piastre per evitare la miscelazione dei due flussi di fluido e garantire un efficiente scambio di calore.

Placca dello scambiatore di calore Scegli:

• La scelta dei tipi di piastre e dei modelli di ondulazione per gli scambiatori di calorepiastraIn situazioni in cui si verifica un flusso elevato e un basso calo di pressione ammissibile,devono essere selezionate piastre a bassa resistenzaLa selezione degli scambiatori di calore a piastre smontabili o brasati deve essere determinata in base alle condizioni di pressione e temperatura del mezzo di trasferimento del calore.
• Per le apparecchiature con una grande area di trasferimento del calore, non è consigliabile scegliere piastre con superfici individuali di piastre troppo piccole.Questo perché avere troppe piastre può causare una bassa velocità di flusso tra le piastre, con conseguente riduzione del coefficiente di trasferimento globale di calore.

Disposizione del flusso e canali di flusso Scegliete:

• L'arrangiamento di flusso si riferisce a un gruppo di canali di flusso paralleli in uno scambiatore di calore in cui un singolo fluido scorre nella stessa direzione.i canali di flusso si riferiscono ai passaggi formati da coppie di piastre adiacenti all'interno di uno scambiatore di calore a piastre attraverso i quali scorre il fluidoIn generale, diversi canali di flusso sono collegati in parallelo o in serie per formare diverse combinazioni di passaggi di fluidi caldi e freddi.
• Per garantire che il fluido scorra tra i fasci di piastre secondo i requisiti specifici, i quattro angoli delle piastre sono perforati e le guarnizioni sono applicate secondo le specifiche.Le piastre sono disposte in un modello regolare per formare i canali di flussoLa forma della disposizione del flusso deve essere determinata sulla base dei calcoli del trasferimento di calore e della resistenza del fluido, pur soddisfacendo i requisiti del processo.Quando i coefficienti di trasferimento di calore convettivo su entrambi i lati della superficie di trasferimento di calore sono uguali o vicini, il coefficiente di trasferimento del calore può essere massimizzato.è auspicabile che i coefficienti di trasferimento di calore convettivo nei canali di flusso di acqua calda e fredda siano uguali o vicini tra loro.
