Componenti essenziali della piastra di scambiatore di calore di Chevron personalizzata

Descrizione del prodotto

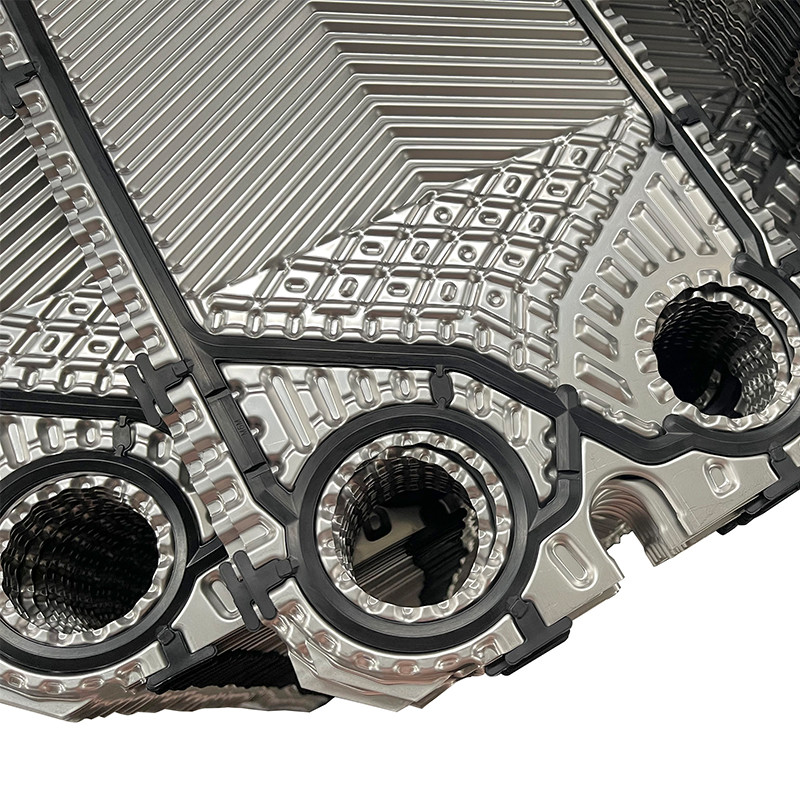

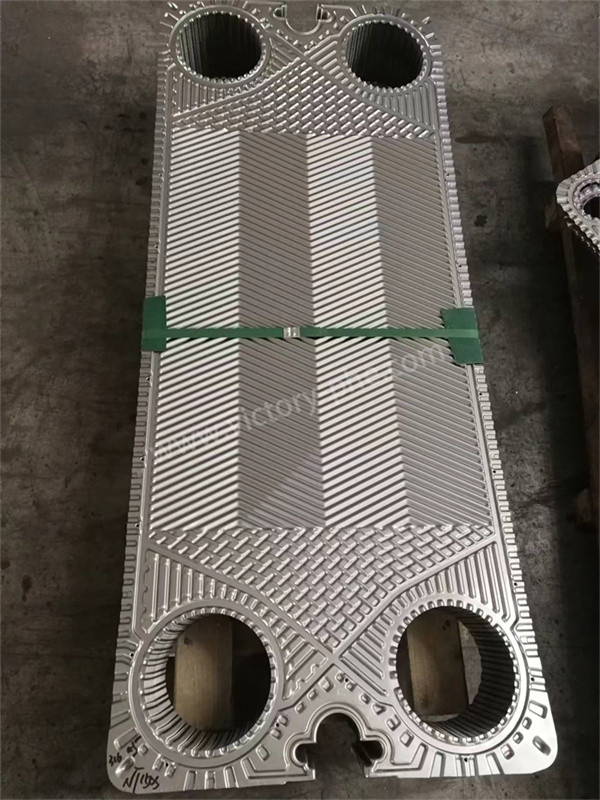

Placca per scambiatori di calore APV SPX per una vasta gamma di modelli e marche di scambiatori di calore

APV/SPXPiastre per scambiatori di calore

1. Le piastre degli scambiatori di calore sono componenti essenziali utilizzati negli scambiatori di calore per trasferire calore tra due fluidi.queste piastre forniscono elevata conduttività termica e resistenza alla corrosioneLe piastre sono montate in una pila, formando canali attraverso i quali fluiscono i fluidi caldi e freddi.consentire uno scambio termico efficienteLe piastre degli scambiatori di calore svolgono un ruolo cruciale in vari settori, ottimizzando il trasferimento di calore nei sistemi HVAC, nella lavorazione chimica, nella generazione di energia e nelle applicazioni di refrigerazione.

2. I prodotti sono principalmente adatti per / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

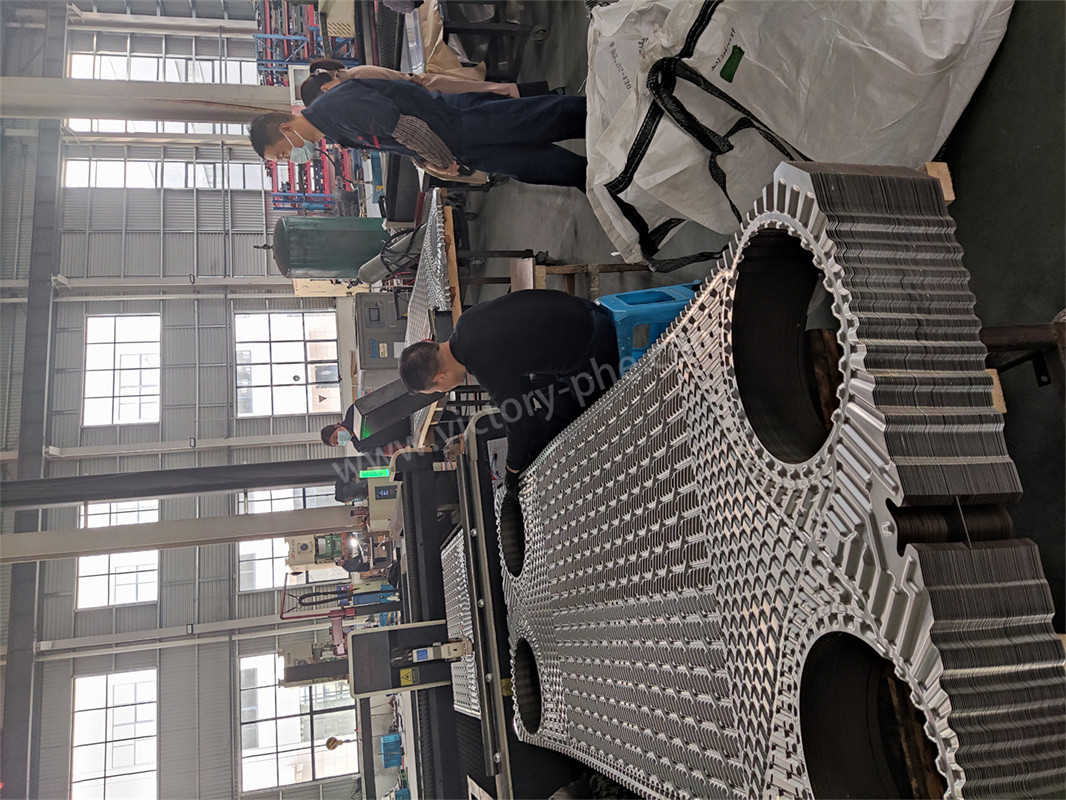

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime a causa della loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.
• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore da piastra staccabile con guarnizioni di gomma o uno scambiatore di calore da piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene effettuata una rigorosa prova di pressione delle prestazioni e viene rilasciata una relazione di fabbrica per verificare la conformità agli standard di qualità.

Principio di funzionamento:

lo scambiatore di calore a piastre consiste nell'impilazione di piastre metalliche con una certa forma ondulata per creare un nuovo tipo di scambiatore di calore ad alta efficienza.La struttura dello scambiatore di calore a piastre comprende guarnizioni, piastre di fissaggio (piastra mobile, piastra fissa) e telaio (barre di guida superiori e inferiori, pilastro di supporto anteriore).creare canali separati per i fluidi caldi e freddiI fluidi freddi e caldi scorrono attraverso i rispettivi canali e scambiano calore con le piastre adiacenti per raggiungere la temperatura desiderata.

Ogni piastra ha aperture ai suoi quattro angoli, e quando sono assemblate in un fascio di piastre, formano canali di distribuzione e raccolta per i fluidi.Dopo lo scambio di calore tra i fluidi caldi e freddi, ritornano nei rispettivi canali di raccolta e circolano per il riutilizzo.
