Tipo di scambiatore di calore APV Parti e funzioni Acciaio inossidabile

Descrizione del prodotto

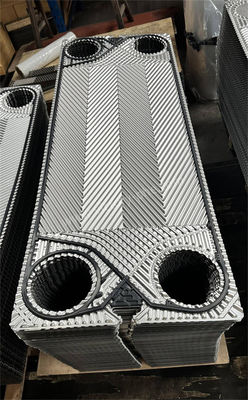

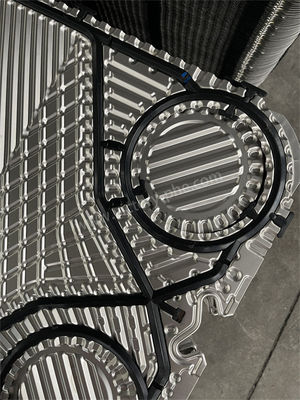

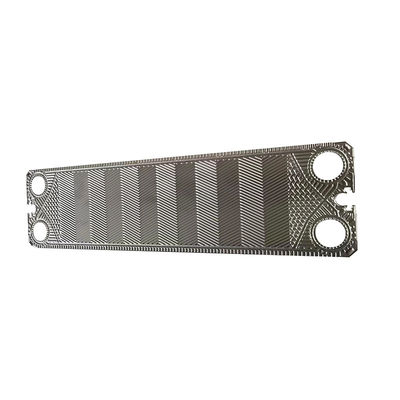

Piastra per scambiatori di calore in acciaio inossidabile e titanio APV SPX per elevata conduttività termica

APV/SPXPiastre per scambiatori di calore

1. I materiali delle piastre degli scambiatori di calore comprendono acciaio al carbonio, acciaio inossidabile, alluminio e sue leghe, ottone, monel, nichel, alluminio, titanio, ecc. Attualmente, l'acciaio inossidabile è il più utilizzato.A causa della buona resistenza alla corrosione del titanio, soprattutto nei supporti contenenti cloro, anche se il titanio è molto costoso, gli scambiatori di calore a piastra di titanio sono ancora ampiamente utilizzati in situazioni altamente corrosive.Lo spessore della piastra è molto sottileLa chiave per la fabbricazione di scambiatori di calore a piastre è la formazione di piastre, che attualmente sono quasi tutte piastre stampate.

2. I prodotti sono principalmente adatti per / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime a causa della loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.
• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore da piastra staccabile con guarnizioni di gomma o uno scambiatore di calore da piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene effettuata una rigorosa prova di pressione delle prestazioni e viene rilasciata una relazione di fabbrica per verificare la conformità agli standard di qualità.

Principio di funzionamento:

• lo scambiatore di calore a piastre consiste nell'impilazione di piastre metalliche con una certa forma ondulata per creare un nuovo tipo di scambiatore di calore ad alta efficienza.La struttura dello scambiatore di calore a piastre comprende guarnizioni, piastre di fissaggio (piastra mobile, piastra fissa) e telaio (barre di guida superiori e inferiori, pilastro di supporto anteriore).creare canali separati per i fluidi caldi e freddiI fluidi freddi e caldi scorrono attraverso i rispettivi canali e scambiano calore con le piastre adiacenti per raggiungere la temperatura desiderata.
• Ogni piastra ha aperture ai suoi quattro angoli, e quando sono assemblate in un fascio di piastre, formano canali di distribuzione e raccolta per i fluidi.Dopo lo scambio di calore tra i fluidi caldi e freddi, ritornano nei rispettivi canali di raccolta e circolano per il riutilizzo.
