Parti di scambiatori di calore a piastra di tipo Chevron per APV SPX

Descrizione del prodotto

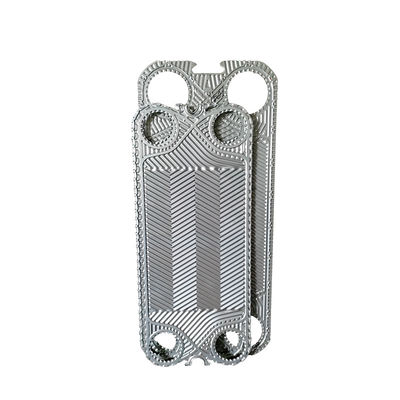

Piastra per scambiatori di calore anticorrosione per APV SPX//ACCESSEN/GEA in acciaio inossidabile

APV/SPXPiastre per scambiatori di calore

1. Le piastre degli scambiatori di calore hanno quattro fori angolari attraverso i quali passano i due fluidi coinvolti nel trasferimento di calore.Le piastre metalliche sono installate all'interno di un telaio che ha una piastra fissa e una piastra di fissaggio mobile su un latoLe piastre sono dotate di guarnizioni di tenuta, che sigillano i canali di fluido e guidano i fluidi a scorrere alternativamente nei rispettivi passaggi,facilitare lo scambio di caloreLa portata, le proprietà fisiche, il calo di pressione e la differenza di temperatura dei fluidi determinano il numero e le dimensioni delle piastre necessarie per lo scambiatore di calore.
2. Le piastre per scambiatori di calore sono prodotte con stampi estremamente precisi per un processo di timbrazione una tantum.Questo garantisce un contatto uniforme tra le piastre, che consente agli scambiatori di calore a piastre di funzionare efficacemente a pressioni elevate e di resistere agli urti di pressione provenienti dal sistema.

3. I prodotti sono principalmente adatti per / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Principio di funzionamento:

• lo scambiatore di calore a piastre consiste nell'impilazione di piastre metalliche con una certa forma ondulata per creare un nuovo tipo di scambiatore di calore ad alta efficienza.La struttura dello scambiatore di calore a piastre comprende guarnizioni, piastre di fissaggio (piastra mobile, piastra fissa) e telaio (barre di guida superiori e inferiori, pilastro di supporto anteriore).creare canali separati per i fluidi caldi e freddiI fluidi freddi e caldi scorrono attraverso i rispettivi canali e scambiano calore con le piastre adiacenti per raggiungere la temperatura desiderata.
• Ogni piastra ha aperture ai suoi quattro angoli, e quando sono assemblate in un fascio di piastre, formano canali di distribuzione e raccolta per i fluidi.Dopo lo scambio di calore tra i fluidi caldi e freddi, ritornano nei rispettivi canali di raccolta e circolano per il riutilizzo.
