Parti per scambiatori di calore a piastra di tranter Molibdeno Titanio Hastelloy

Descrizione del prodotto

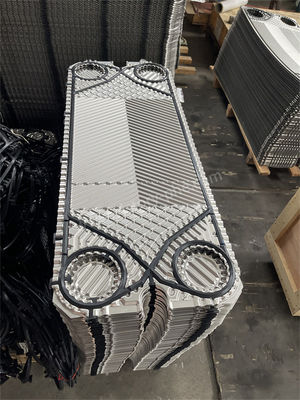

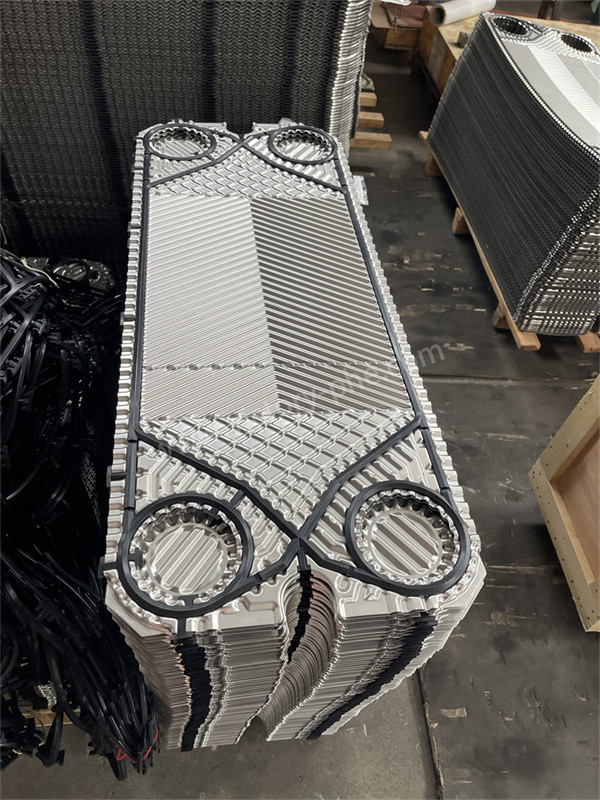

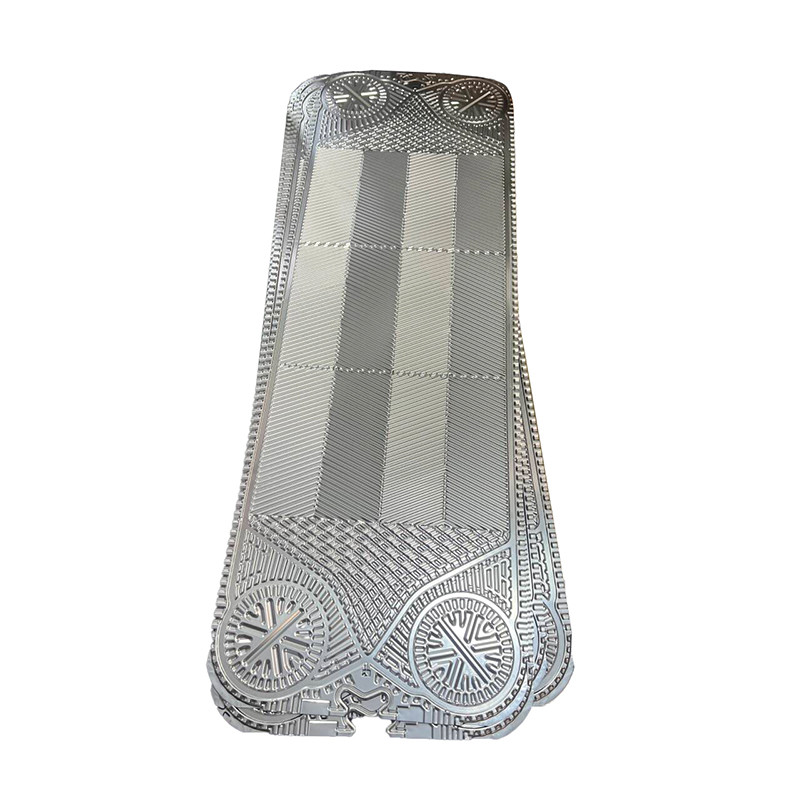

Placca di scambiatore di calore Tranter GC26 GX100 Realizzata in acciaio inossidabile Titanio Hastelloy Nickel Molibdeno

Sondex Piastre per scambiatori di calore

1. Le piastre per scambiatori di calore sono progettate specificamente per isolare i fluidi e facilitare lo scambio di calore negli scambiatori di calore.Piastre ondulate di aringhe, piastre ondulate piatte orizzontali e piastre in rilievo.

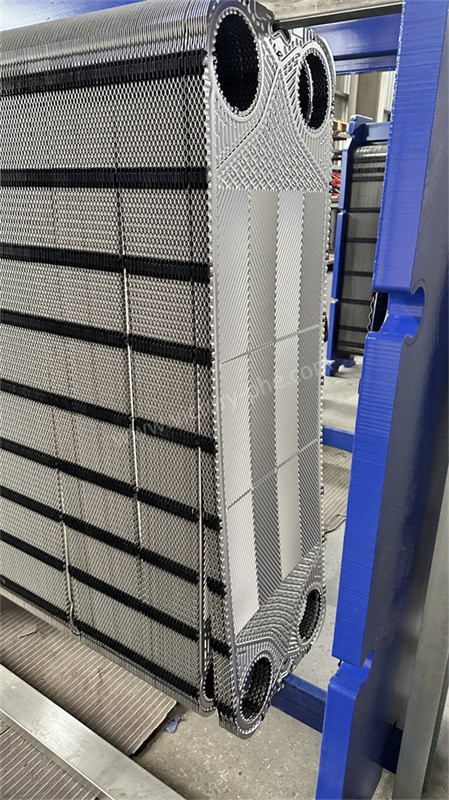

2. Uno scambiatore di calore a piastre con guarnizione è costituito da piastre sottili ondulate stampate multiple, che vengono impilate ad intervalli specifici e sigillate con guarnizioni.Le piastre e le guarnizioni sono compresse insieme utilizzando un telaio e viti di serraggioI quattro fori angolari delle piastre e delle guarnizioni formano canali di distribuzione e raccolta dei fluidi.consentendo loro di fluire nei rispettivi canali su entrambi i lati di ciascuna piastra e di subire uno scambio di calore.

Principio di funzionamento:

• Lo scambiatore di calore a piastre è un nuovo tipo di scambiatore di calore ad alta efficienza realizzato con piastre metalliche impilate con una certa forma ondulata.di larghezza superiore a 20 mm, piastre fisse) e cornici (barre di guida superiori e inferiori), supporto anteriore), le piastre sono sigillate e guidate da guarnizioni di tenuta per separare i canali di fluido freddo/caldo.Il mezzo di scambio di calore freddo/caldo scorre attraverso i rispettivi canali e scambia calore con le piastre separate. scambiare per raggiungere la temperatura desiderata dall'utente.
• Dopo essere stati assemblati in un fascio di piastre, si formano un tubo di distribuzione e un tubo di raccolta per il fluido.Dopo lo scambio termico del mezzo freddo/caldo, il calore viene restituito dai rispettivi tubi di raccolta per il riciclaggio.

Selezione del materiale di piastra per gli scambiatori di calore a piastra:

1. Acqua di rubinetto comune:Per le applicazioni per l'acqua pura, l'acciaio inossidabile 304 è comunemente scelto.L'acciaio inossidabile 316 è preferito a causa della sua resistenza alla corrosione superiore rispetto al 304Per l'acqua di mare, il titanio puro (GR1) è la scelta preferita a causa dell'alta concentrazione di ioni clorurici.l'acciaio inossidabile super 254SMO può essere utilizzato in ambienti con un contenuto di ioni clorurici superiore a 316.
2. Acido:Per l'acido solforico diluito con una concentrazione inferiore al 10% e una temperatura inferiore a 50°C, può essere utilizzato acciaio inossidabile 316.254SMOLo stesso principio vale per l'acido fosforico e l'acido cloridrico.
3. VaporeLe condizioni di vapore sono comuni. Nelle regioni meridionali, l'acciaio inossidabile 316L è tipicamente scelto poiché le temperature del vapore sono generalmente superiori a 120°C. Nelle regioni settentrionali, l'acciaio inossidabile 316L è utilizzato per la produzione di acciaio inossidabile.considerando i fattori di costo, alcuni clienti possono optare per l'acciaio inossidabile 304.occorre notare che l'uso prolungato di acciaio inossidabile 304 in applicazioni a vapore ad alta temperatura può causare la deformazione dello scambiatore di calore a piastra.
4. Olio:Per le applicazioni di olio lubrificante di apparecchiature generali e di olio idraulico, l'acciaio inossidabile 304 è adatto.si raccomanda l'acciaio inossidabile 316.
