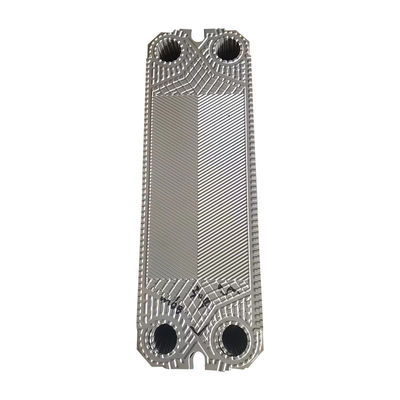

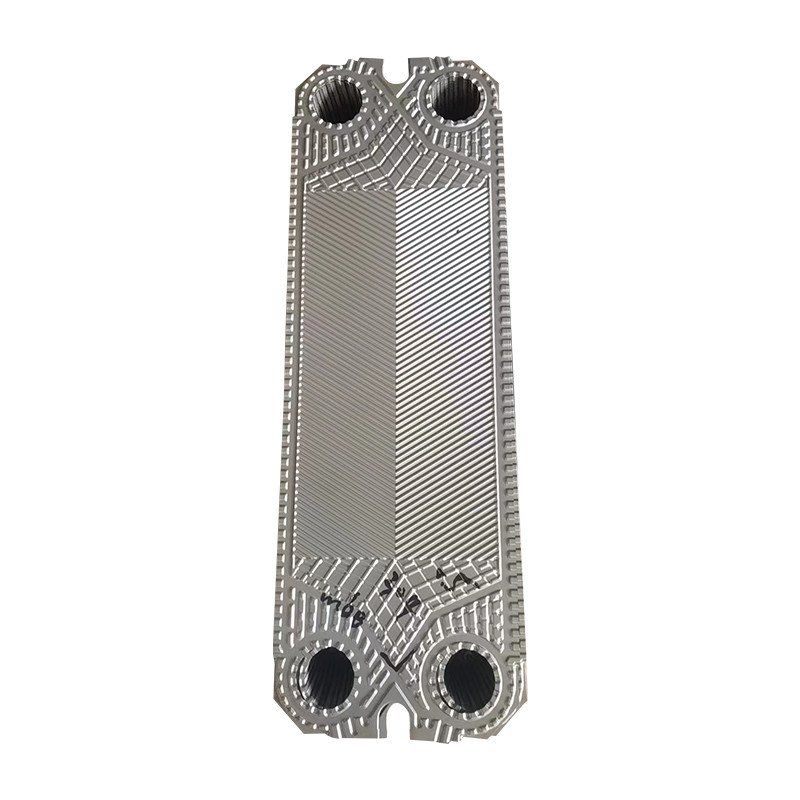

SS304 SS316 Piastre per scambiatori di calore Vicarb 0,5 mm 0,6 mm Spessore

Descrizione del prodotto

0.5 mm 0,6 mm Spessore SS304 SS316 Vicarb Placca scambiatore di calore per raffreddamento e condensazione

Vicarb Piastre per scambiatori di calore

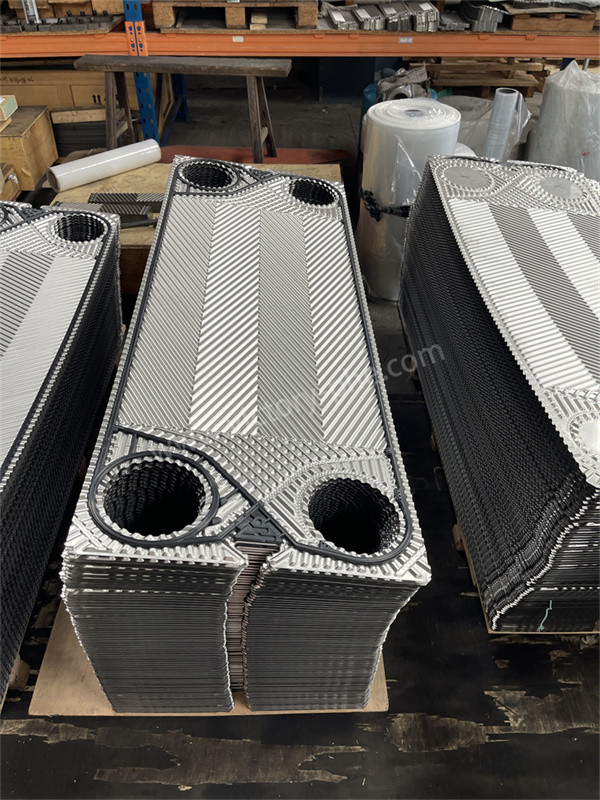

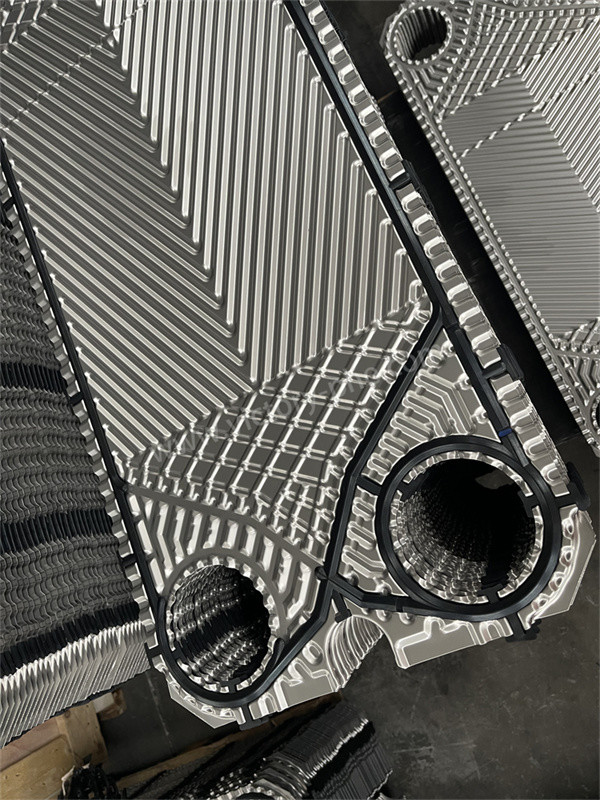

1. Le piastre degli scambiatori di calore sono componenti essenziali costituite da piastre metalliche e guarnizioni di tenuta.Sono progettati con disegni ondulati sulla loro superficieLe guarnizioni di tenuta sono installate nelle scanalature per garantire una tenuta tra le piastre, evitando eventuali perdite di fluido.In aggiunta, le guarnizioni sigillano anche alcuni dei fori degli angoli, consentendo ai due fluidi di fluire alternativamente su entrambi i lati delle lastre sottili per un efficiente scambio di calore.
2. Le piastre degli scambiatori di calore sono tipicamente stampate con corrugati, comunemente disponibili in due stili: "herringbone" e "right horizontal".Lo stile dell'aringa offre vantaggi quali una maggiore resistenza alla pressione, migliorato coefficiente di trasferimento di calore e maggiore resistenza del fluido rispetto allo stile orizzontale rettilineo.Queste caratteristiche rendono idonee le piastre in stile aringbone per applicazioni che richiedono prestazioni ed efficienza più elevate.

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Tipi e materiali di piastre per scambiatori di calore:

Angolopiastre per scambiatori di calore
La forma di questa piastra è simile a un rombo, con angoli acuti agli angoli.

Piastre ondulate per scambiatori di calore
La superficie di questa piastra è ondulata, il che migliora l'efficienza dello scambio termico aumentando la superficie.applicazioni ad alta pressione e ad alto flusso.

Tipo di ganciopiastre per scambiatori di calore
Questo tipo di piastra è sospesa all'interno dello scambiatore di calore della piastra attraverso un gancio su un lato, e l'altro lato è libero.Le piastre a gancio sono spesso utilizzate in applicazioni che richiedono una pulizia frequente perché possono essere facilmente rimosse.

Acciaio inossidabilepiastre per scambiatori di calore
Le lamiere in acciaio inossidabile sono la scelta più comune perché offrono una buona resistenza alla corrosione e resistenza.

Titaniopiastre per scambiatori di calore
Le piastre di titanio sono spesso utilizzate per lo scambio termico con materiali altamente corrosivi a causa della loro elevata resistenza alla corrosione e della loro inertà chimica.

Leghe di nichelpiastre per scambiatori di calore

Le lamiere in lega di nichel sono spesso utilizzate in applicazioni ad alta temperatura e pressione a causa della loro elevata resistenza al calore e della loro resistenza.

Altri materiali metallicipiastre per scambiatori di calore
A seconda dello scenario di applicazione specifico e delle caratteristiche del mezzo, possono essere selezionate anche lastre in rame, alluminio, acciaio e altri materiali metallici.
