Componenti per scambiatori di calore a piastra GEA SS316 SS304 Titanio

Descrizione del prodotto

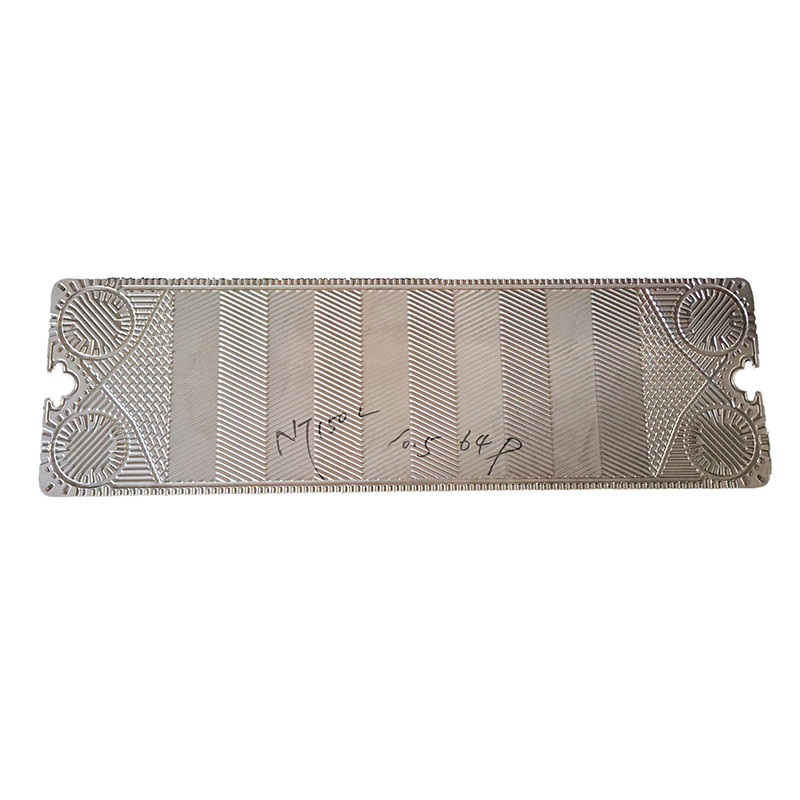

SS316 SS304 Titanio GEA Piastre per scambiatori di calore Hastelloy C276 Per scambiatori di calore a placca di guarnizione

GEAPiastre per scambiatori di calore

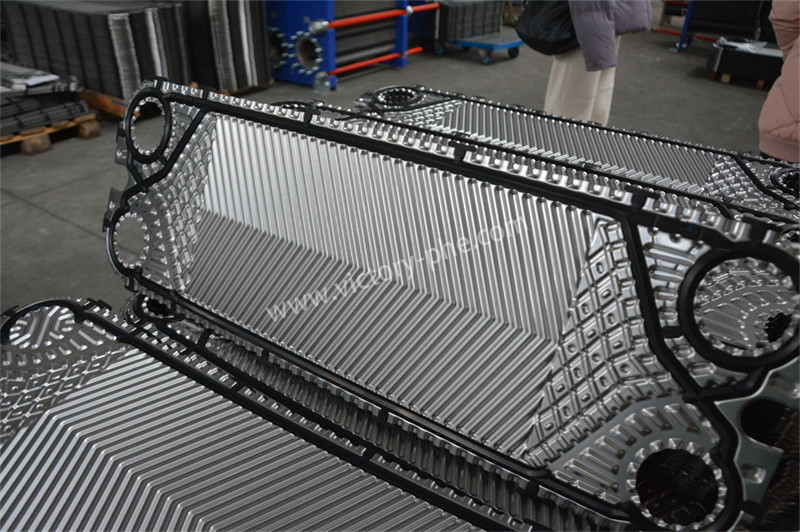

1. Le piastre sono dotate di guarnizioni di tenuta per sigillare i canali di fluido e guidare i fluidi a fluire alternativamente nei rispettivi canali di flusso per formare scambio di calore.proprietà fisiche, la caduta di pressione e la differenza di temperatura del fluido determinano il numero e le dimensioni delle piastre.
2. La piastra ondulata non solo aumenta il grado di turbolenza, ma forma anche molti punti di supporto, che sono sufficienti per resistere alla differenza di pressione tra i media.La piastra di metallo e la piastra di pressatura mobile sono sospese dalla barra guida superiore e posizionate dalla barra guida inferiore, mentre l'estremità della barra è fissata sulla colonna di supporto.
3. Diversi modelli hanno corrugature profonde, corrugature basse, grandi angoli, angoli piccoli, ecc. per garantire che soddisfino le esigenze dei diversi utenti.Le condizioni di lavoro speciali possono essere appositamente progettate e fabbricate in base alle esigenze degli utenti.

Applicazioni

Placca dello scambiatore di calore Scegli:

• La scelta dei tipi di piastre e dei modelli di ondulazione per gli scambiatori di calorepiastraIn situazioni in cui si verifica un flusso elevato e un basso calo di pressione ammissibile,devono essere selezionate piastre a bassa resistenzaLa selezione degli scambiatori di calore a piastre smontabili o brasati deve essere determinata in base alle condizioni di pressione e temperatura del mezzo di trasferimento del calore.
• Per le apparecchiature con una grande area di trasferimento del calore, non è consigliabile scegliere piastre con superfici individuali di piastre troppo piccole.Questo perché avere troppe piastre può causare una bassa velocità di flusso tra le piastre, con conseguente riduzione del coefficiente di trasferimento globale di calore.

Processo di produzione:

La produzione di piastre in acciaio inossidabile per scambiatori di calore di piastre prevede diverse fasi precise per garantire prestazioni di alta qualità e longevità.

• Taglio e livellamento: le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine avanzate per soddisfare i requisiti specifici di progettazione.viene applicato un trattamento di livellamento per garantire una superficie liscia e uniformeQuesto passo è cruciale per mantenere efficienti le capacità di trasferimento di calore.
• Stampaggio: le piastre appiattite sono sottoposte a un meticoloso processo di stampaggio utilizzando presse idrauliche.che aumentano significativamente la turbolenza all'interno dello scambiatore di caloreLa turbolenza controllata favorisce un trasferimento di calore ottimale massimizzando il contatto del fluido con le superfici delle piastre.Particolare attenzione è rivolta al mantenimento di un controllo preciso durante lo stampaggio per prevenire la deformazione o il danneggiamento della piastra.
• Trattamento superficiale: per migliorare la resistenza alla corrosione e ottimizzare le prestazioni di trasferimento di calore, le piastre sono sottoposte a trattamenti superficiali come lucidatura, sabbiatura o rivestimento.Il metodo di trattamento specifico è selezionato in base ai requisiti desiderati e alle condizioni di funzionamentoQuesti trattamenti migliorano la resistenza delle piastre alla corrosione, all'inquinamento e alla scalabilità, garantendo efficienza e affidabilità a lungo termine.
