Descrizione del prodotto

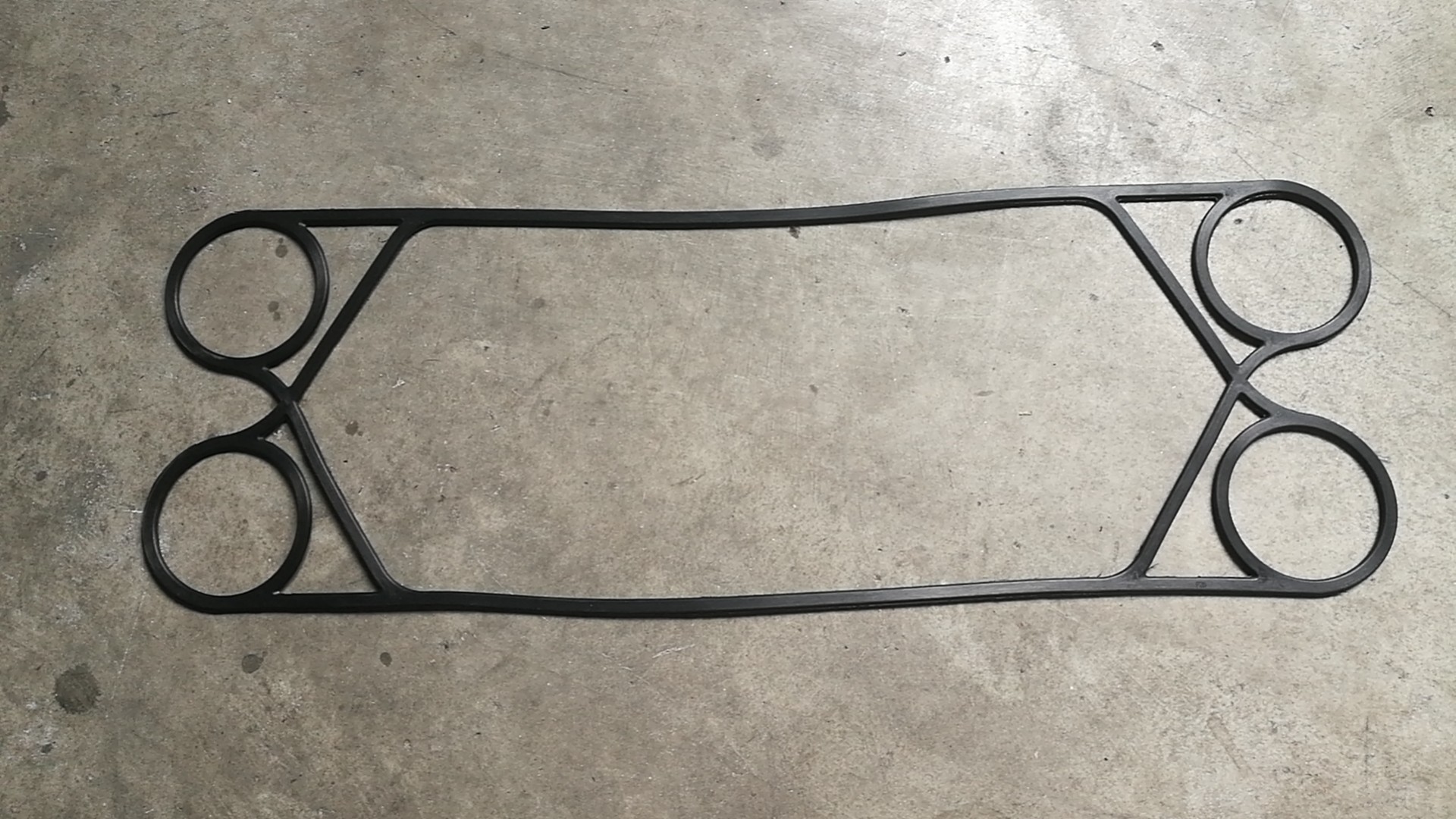

Gasket/Pad per scambiatori di caloreSondex Plate Heat Exchangers:
1Le guarnizioni degli scambiatori di calore, conosciute anche come anelli O, sono componenti di piccole dimensioni che sono altamente efficaci nelle applicazioni di sigillatura.
2Le guarnizioni, realizzate con materie di gomma morbida, hanno la capacità di deformarsi e immagazzinare energia quando vengono compresse.bloccare efficacemente eventuali potenziali vie di fuga e garantire un sigillo affidabile.
3.Nel contesto degli scambiatori di calore a piastre, la guarnizione di tenuta assume un ruolo fondamentale nel mantenimento dell'integrità generale e delle prestazioni dell'apparecchiatura di trasferimento di calore.Influisce direttamente sui limiti di temperatura di funzionamento e sulla capacità di pressione dello scambiatore di calore.
4.La funzione principale della guarnizione è quella di stabilire una tenuta sicura, impedendo ogni perdita indesiderata del mezzo di trasferimento del calore nell'ambiente circostante.serve a prevenire la contaminazione incrociata tra i diversi materiali trattati all'interno dello scambiatore di calore.
| Marca/produttore | Modello |
| Sondex |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62, S43,S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160 |
Materiale della guarnizione:
| Materiale | Intervallo di temperatura di funzionamento | Condizioni d'uso |
| Acciai di ferro o di acciaio | ≤ 135°C | Resistenza agli oli minerali, animali, vegetali e ad altri materiali non polari |
| Acciai di ferro o di acciaio liquido | -5°C-150°C | Resistente al petrolio greggio contenente zolfo, ai mezzi misti contenenti H2S, agli oli commestibili ad alta temperatura e ad altri mezzi non polari |
| EPDM | ≤ 160°C | Resistente all'acqua calda, al vapore acqueo, alle bevande commestibili e alla sterilizzazione a alta temperatura del latte |
| Acciai di base di solvente | -20°C-150°C | Solventi polari e molti altri buoni solventi, come i solventi lipidici. |
| Acciai per la lavorazione di acciai | ≤ 180°C | Olio minerale non polare, olio lubrificante e altri combustibili contenenti alcol |
| Gassette speciali in gomma fluorizzata | 30°C-130°C | Acidi inorganici contenenti ossigeno quali acidi e basi ad alta concentrazione |
Processo di fabbricazione di guarnizioni per scambiatori di calore a piastre.
1Il processo di miscelazione della gomma è il primo passo, che comporta la miscelazione di varie materie prime e materiali ausiliari secondo i requisiti della formula specificata.
2Successivamente, il materiale di gomma viene formato in strisce utilizzando apparecchiature di estrusione, creando il materiale di gomma vuoto.
3Il terzo passo è il processo di stampaggio a compressione, in cui la striscia di gomma non vulcanizzata viene inserita nella cavità di uno stampo riscaldato, che viene quindi chiuso per avviare la vulcanizzazione.Questo processo avviene in apparecchiature per la stampa, con conseguente formazione della guarnizione in gomma.
4.Dopo lo stampaggio, la guarnizione subisce una post-vulcanizzazione, che consiste nel posizionare la guarnizione stampata e vulcanizzata in uno stato statico all'interno di un forno per completare il processo di vulcanizzazione.
5L'ultimo passo è l'ispezione del prodotto finito, che consiste nel prelevare campioni di prodotti finiti e sottoporli a prove secondo le norme di processo prescritte.
Metodo di installazione
Le guarnizioni di tenuta degli scambiatori di calore a piastra possono essere suddivise in 3 forme in base al metodo di installazione sulle piastre scambiatrici di calore:
1Tipo di adesione diretta: dopo l'applicazione del sigillante sulla guarnizione di tenuta, viene direttamente incollato nella scanalatura di installazione della piastra di scambio termico.
2Tipo di intaglio di chiodo di plastica: la piastra di scambio termico è progettata con fori di montaggio e i chiodi di gomma sono progettati sul lato della guarnizione di tenuta.Dopo che la guarnizione di tenuta è inserita nella fessura di installazione, i chiodi di gomma sono incorporati nei fori di montaggio.

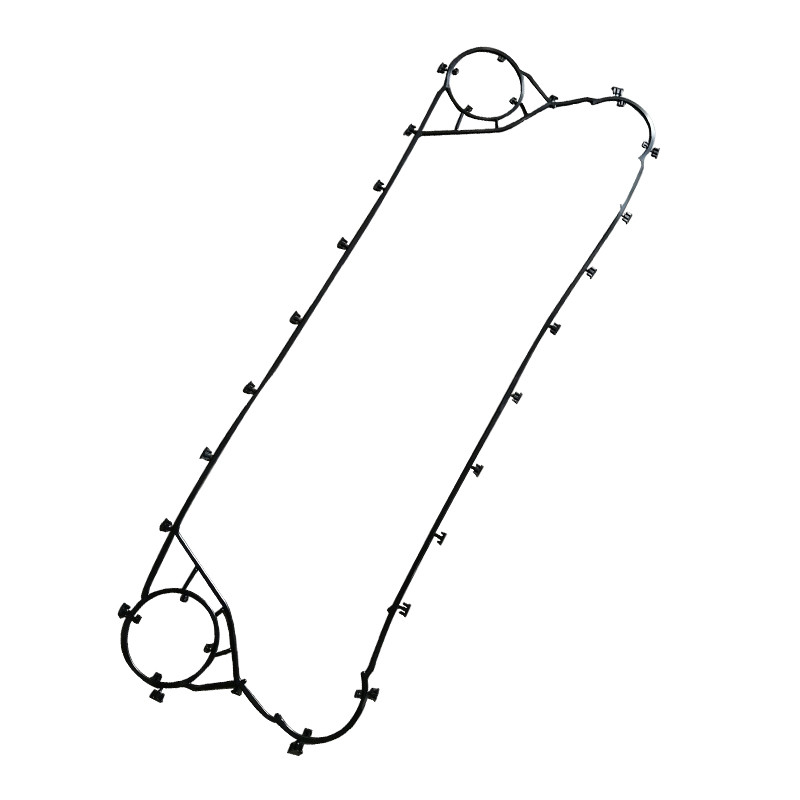

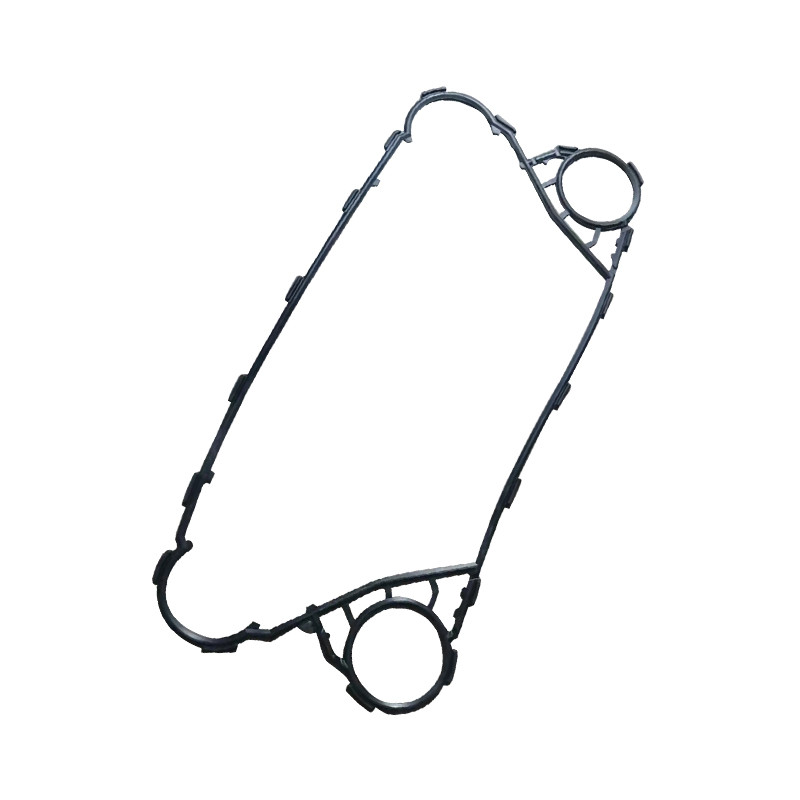

3. Tipo a scatto: ci sono fibbie sul lato della guarnizione di tenuta, e le fibbie sono utilizzate per fissare la guarnizione di tenuta sulla piastra di scambio termico.
La guarnizione di tenuta utilizza diversi tipi di gomma in base a diversi supporti e temperature di funzionamento.
Domande e risposte
Q1: Il prodotto delle guarnizioni è dotato di garanzia?
A1: Le guarnizioni sono accessori consumabili e il ciclo di sostituzione è generalmente determinato dalle condizioni specifiche di utilizzo da parte del cliente.temperatura, ecc. Di solito consigliamo di acquistarne di più per scopi di sostituzione e di backup.
D2: È disponibile uno sconto per gli acquisti all'ingrosso o in blocco?
Risposta: Sì, offriamo sconti per gli acquisti all'ingrosso e di grandi quantità.per favore contatta il nostro dipartimento all'ingrosso o il team di assistenza clienti per informazioni relative agli sconti all'ingrosso e ai quantitativi minimi di acquisto.
