Titanio ALFA Plate sostitutive per scambiatori di calore

Descrizione del prodotto

Acciaio inossidabile industriale 304 316 Piastre per scambiatori di calore per apparecchiature di riscaldamento dell'acqua

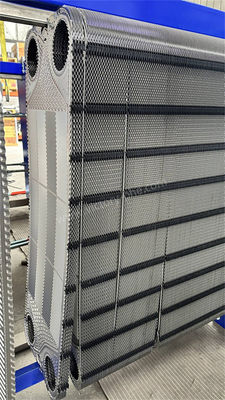

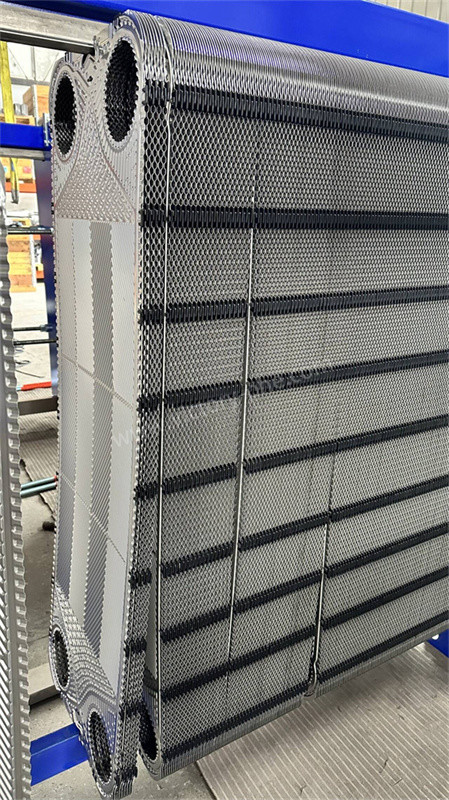

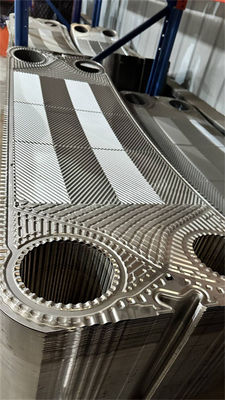

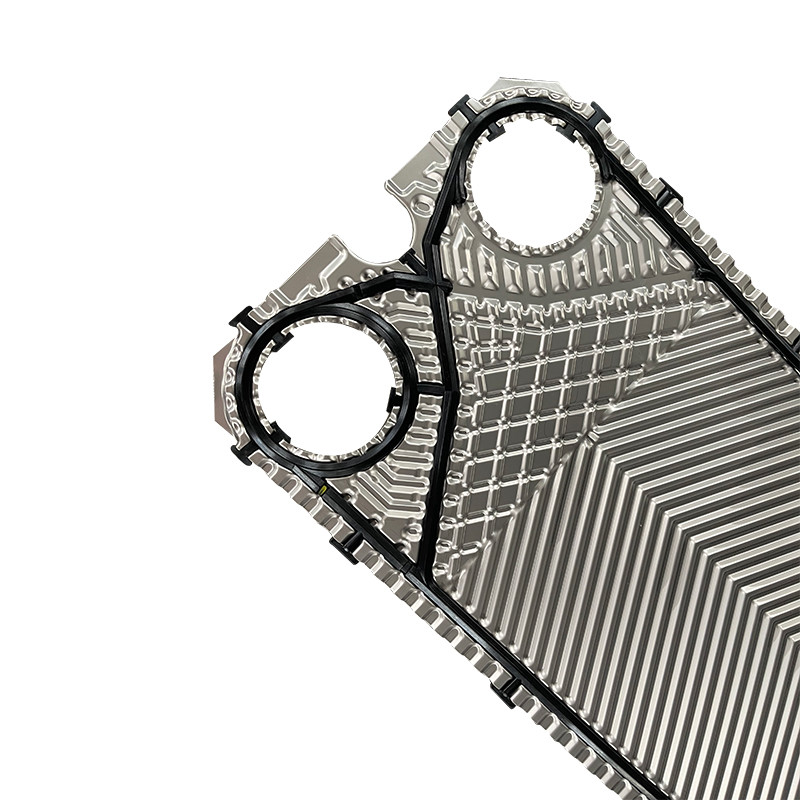

Piastre per scambiatori di calore

1. Le piastre per scambiatori di calore a piastre sono componenti specializzati utilizzati negli scambiatori di calore a piastre per isolare i media e facilitare lo scambio di calore.Essi svolgono un ruolo cruciale nella funzionalità degli scambiatori di calore a piastreQueste piastre sono progettate per separare efficacemente i diversi fluidi, consentendo al contempo un efficiente trasferimento di calore tra di essi.

2. Queste piastre per scambiatori di calore sono progettate principalmente come sostituzioni di marchi internazionali quali GEA (Kelvion), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,onde termicheLe piastre sono realizzate con materiali diversi, tra cui acciaio inossidabile (SUS304,SUS316), titanio e titanio-palladio (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), leghe (C276) e rame (H68), per soddisfare requisiti specifici e garantire prestazioni ottimali.

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Applicazioni

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime a causa della loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.
• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore da piastra staccabile con guarnizioni di gomma o uno scambiatore di calore da piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene eseguito un rigoroso test di pressione delle prestazioni e viene rilasciato un rapporto di fabbrica per verificare la conformità agli standard di qualità.
