316/0.6 Materiale Placca scambiatore di calore La scelta di risparmio di spazio e versatile per il trasferimento di calore

Descrizione del prodotto

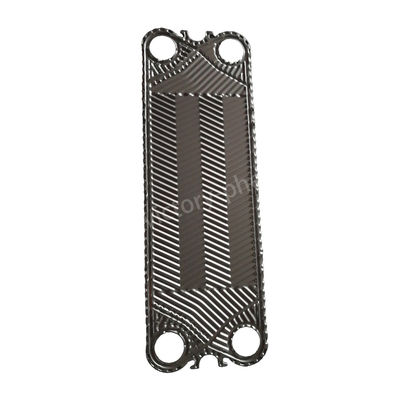

M15B M15M Placca per scambiatori di calore ad alta theta con guarnizione per un raffreddamento ottimale

Piastre per scambiatori di calore

Una piastra scambiatore di calore, nota anche come scambiatore di calore a piastra, è un dispositivo utilizzato per trasferire calore tra due flussi di fluidi.È costituito da una serie di piastre metalliche disposte in modo da consentire uno scambio termico efficiente tra i fluidi mantenendoli fisicamente separati.

I componenti chiave di una piastra scambiatore di calore includono:

Piastre: Le piastre sono in genere realizzate in acciaio inossidabile, titanio o altri materiali adatti per applicazioni di trasferimento di calore.Sono progettati con modelli specifici di canali e passaggi per facilitare lo scambio di calore.

In un scambiatore di calore a piastre saldate, le piastre sono sigillate con delle guarnizioni per evitare la fuga di fluido tra i canali.le piastre sono sigillate in modo permanente, eliminando la necessità di guarnizioni.

Cornice e connessioni: le piastre sono impilate insieme e fissate in una cornice, che fornisce supporto e facilita il collegamento delle porte di ingresso e uscita del fluido.

I prodotti sono principalmente adatti per ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime a causa della loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.
• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore da piastra staccabile con guarnizioni di gomma o uno scambiatore di calore da piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene eseguito un rigoroso test di pressione delle prestazioni e viene rilasciato un rapporto di fabbrica per verificare la conformità agli standard di qualità.
•
