Descrizione del prodotto

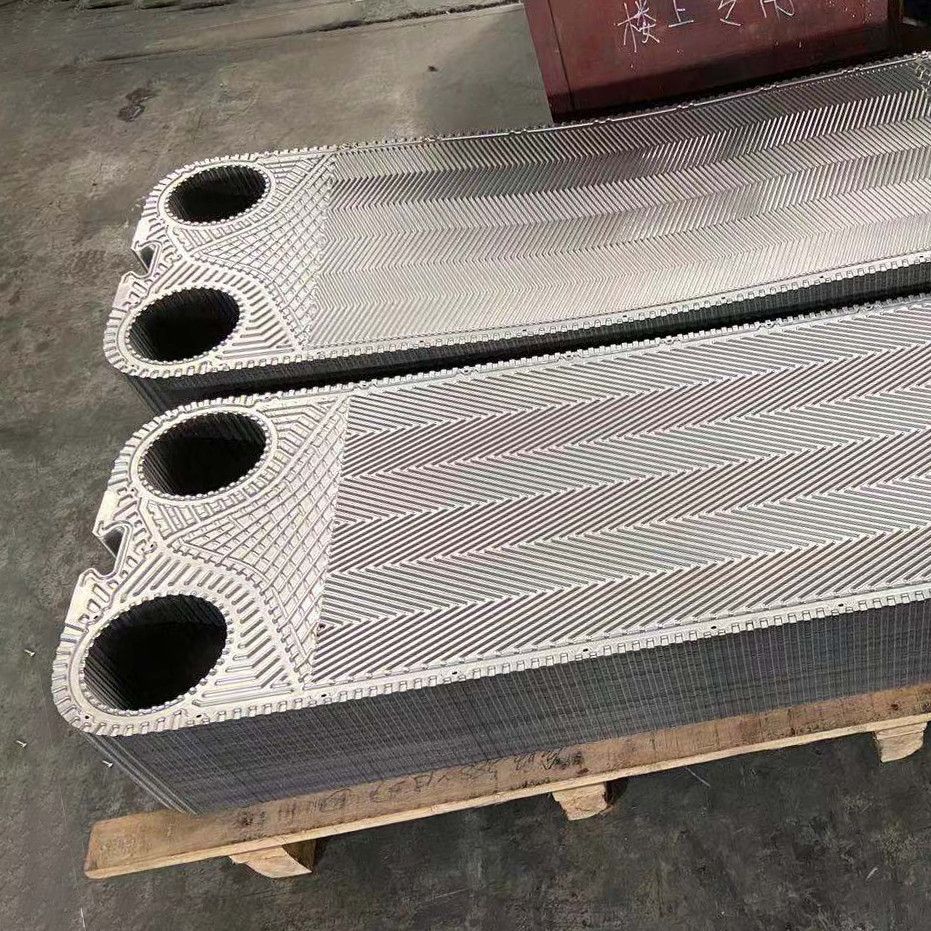

M15B M15M Placca per scambiatori di calore ad alta theta con guarnizione per un raffreddamento ottimale
Piastre per scambiatori di calore
Le piastre scambiatrici di calore svolgono un ruolo cruciale come componenti integranti degli scambiatori di calore a piastre, consentendo il trasferimento efficiente di calore tra fluidi.queste piastre sono disposte in modo strategico per ottimizzare lo scambio di calore mantenendo la separazione del fluido.
La domanda di piastre scambiatrici di calore nasce dalla necessità di trasferire il calore tra fluidi in modo efficiente, senza miscelazione.e ambienti residenziali in cui il trasferimento di calore è fondamentale per processi quali il riscaldamento, raffreddamento e recupero dell'energia termica.
I principali vantaggi dell'impiego di piastre per scambiatori di calore per il trasferimento di calore includono:
1• Miglioramento dell'efficienza del trasferimento di calore: le piastre degli scambiatori di calore sono progettate meticolosamente per massimizzare l'area superficiale, facilitando uno scambio termico efficiente e rapido tra i fluidi.
2. Progettazione compatta: gli scambiatori di calore a piastre con piastre di scambiatori di calore offrono una soluzione efficiente per il trasferimento di calore rispetto agli scambiatori di calore convenzionali a guscio e tubo.
3Versatilità: le piastre degli scambiatori di calore possono essere personalizzate per adattarsi a vari modelli e disegni, consentendo l'adattamento a diversi tipi di fluidi, portate e differenze di temperatura.Questa versatilità migliora la loro applicabilità in una vasta gamma di settori e applicazioni.
4Efficienza energetica: promuovendo un efficiente trasferimento di calore, le piastre degli scambiatori di calore contribuiscono al risparmio di energia e al miglioramento dell'efficienza operativa dei sistemi di riscaldamento e raffreddamento.che porta a una riduzione del consumo energetico e dei costi operativi.
| Marchio | Modello |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Materiale | Specificità |
| Acciaio inossidabile |
SUS304 316 316L 310S 904 |
| Titanio e leghe di titanio e palladio | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Altri prodotti | Ni200 Ni201 |
| Acido di potassio | 254 |
I prodotti sono principalmente adatti per ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.
Applicazioni
| Materiale di piastra | Confezionati per la produzione di prodotti di calore |
| Acciaio inossidabile (SUS304.316, ecc.) | Acqua purificata, acqua di fiume, olio alimentare, olio minerale |
| Titanio e palladio di titanio (Ti, Ti-Pd) | Acqua di mare, acqua salata, composti salini |
| 20Cr,18Ni,6Mo ((254SMO) | Acido solforico diluito, soluzione acquosa di sale diluito, soluzione acquosa inorganica |
| Nilo (Ni) | Alta temperatura, alta concentrazione di soda caustica |
| Leggia HASTELLOY (C276, D205, B2G) | Acido solforico concentrato, acido cloridrico, acido fosforico |
Configurazione dello spessore della piastra dello scambiatore di calore
Processo di produzione:
Preparazione della materia prima: selezioniamo meticolosamente piastre in acciaio inossidabile di alta qualità per la loro eccezionale resistenza alla corrosione e conducibilità termica,garantire l'allineamento con le specifiche del prodotto e i parametri di progettazione.
Taglio e livellamento: per tagliare con precisione le lamiere in acciaio inossidabile secondo le specifiche di progettazione, vengono impiegate macchine avanzate.un trattamento di livellamento viene applicato per ottenere una superficie uniforme e liscia.
Stampaggio: utilizzando la stampa idraulica, vengono creati su piastre livellate specifici modelli di aringhe per migliorare il coefficiente di turbolenza per un efficiente trasferimento di calore.Sono attuate misure di controllo rigorose per prevenire la deformazione o il danno della piastra durante lo stampaggio.
Trattamento superficiale: per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore, vengono applicate meticolosamente varie tecniche di trattamento superficiale come la lucidatura, il sabbiatura o il rivestimento.selezionato in base a requisiti specifici.
Assemblaggio e ispezione: le piastre sono assemblate con cura in conformità alle specifiche di progettazione,che si traduce nella formazione di uno scambiatore di calore da piastra staccabile con guarnizioni di guarnizione in gomma o di uno scambiatore di calore da piastra completamente saldato con saldatura ad arco di argon. durante l'assemblaggio viene accuratamente assicurata la precisione di montaggio e l'assenza di lacune. successivamente viene effettuato un rigoroso test di pressione di prestazione dopo l'assemblaggio,seguita dalla pubblicazione di una relazione di fabbrica completa per verificare la conformità a rigorosi standard di qualità.
