Descrizione del prodotto

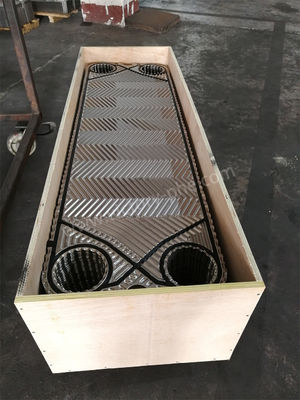

M15B M15M Placca per scambiatori di calore ad alta theta con guarnizione per un raffreddamento ottimale
Piastre per scambiatori di calore
Le piastre degli scambiatori di calore svolgono una funzione vitale come componenti integranti degli scambiatori di calore delle piastre, facilitando il trasferimento efficiente di calore tra i fluidi.queste piastre sono disposte in modo strategico per ottimizzare lo scambio di calore, garantendo al contempo la separazione del fluido.
La domanda di piastre per scambiatori di calore nasce dalla necessità di trasferire il calore tra fluidi in modo efficiente, senza alcuna miscelazione.e ambienti residenziali dove il trasferimento di calore è essenziale per processi come il riscaldamento, raffreddamento e recupero dell'energia termica.
I principali vantaggi dell'utilizzo di piastre scambiatrici di calore per il trasferimento di calore sono:
1• Miglioramento dell'efficienza del trasferimento di calore: le piastre degli scambiatori di calore sono attentamente progettate per massimizzare l'area superficiale, consentendo così uno scambio termico efficiente e rapido tra i fluidi.
2. Progettazione compatta: gli scambiatori di calore a piastre con piastre di scambiatori di calore offrono una soluzione efficiente per il trasferimento di calore rispetto agli scambiatori di calore convenzionali a guscio e tubo.
3Versatilità: le piastre degli scambiatori di calore possono essere personalizzate per adattarsi a vari modelli e disegni, consentendo l'adattamento a diversi tipi di fluidi, velocità di flusso e differenze di temperatura.Questa versatilità migliora la loro applicabilità in una vasta gamma di settori e applicazioni.
4Efficienza energetica: agevolando un efficiente trasferimento di calore, le piastre degli scambiatori di calore contribuiscono alla conservazione dell'energia e al miglioramento dell'efficienza operativa dei sistemi di riscaldamento e raffreddamento.conseguente riduzione del consumo energetico e dei costi operativi.
| Marchio | Modello |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Materiale | Specificità |
| Acciaio inossidabile |
SUS304 316 316L 310S 904 |
| Titanio e leghe di titanio e palladio | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Altri prodotti | Ni200 Ni201 |
| Acido di potassio | 254 |
I prodotti sono principalmente adatti per ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.
Applicazioni
| Materiale di piastra | Confezionati per la produzione di prodotti di calore |
| Acciaio inossidabile (SUS304.316, ecc.) | Acqua purificata, acqua di fiume, olio alimentare, olio minerale |
| Titanio e palladio di titanio (Ti, Ti-Pd) | Acqua di mare, acqua salata, composti salini |
| 20Cr,18Ni,6Mo ((254SMO) | Acido solforico diluito, soluzione acquosa di sale diluito, soluzione acquosa inorganica |
| Nilo (Ni) | Alta temperatura, alta concentrazione di soda caustica |
| Leggia HASTELLOY (C276, D205, B2G) | Acido solforico concentrato, acido cloridrico, acido fosforico |
Configurazione dello spessore della piastra dello scambiatore di calore
Processo di produzione:
Preparazione del materiale: le piastre in acciaio inossidabile di qualità superiore sono accuratamente scelte per la loro eccezionale resistenza alla corrosione e conducibilità termica,garantire l'allineamento con le specifiche del prodotto e i parametri di progettazione.
Taglio e livellamento: i macchinari avanzati tagliano con precisione le lamiere in acciaio inossidabile secondo le specifiche di progettazione.un trattamento di livellamento viene applicato per ottenere una superficie uniforme e liscia.
Stampaggio: lo stampaggio idraulico con pressa crea specifici modelli di aringhe su piastre livellate per migliorare il coefficiente di turbolenza per un efficiente trasferimento di calore.Strette misure di controllo impediscono la deformazione o il danneggiamento della piastra durante lo stampaggio.
Trattamento superficiale: per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore, vengono applicate meticolosamente varie tecniche come la lucidatura, il sabbiatura o il rivestimento.selezionato in base a requisiti specifici.
Assemblaggio e ispezione: le piastre sono assemblate meticolosamente secondo le specifiche di progettazione,con una tensione di potenza non superiore a 50 kVA, ma non superiore a 50 kVA,. durante l'assemblaggio è garantita una precisione di montaggio e l'assenza di lacune. successivamente viene effettuata una rigorosa prova di pressione delle prestazioni,seguita dalla pubblicazione di una relazione di fabbrica completa per verificare la conformità a rigorosi standard di qualità.
