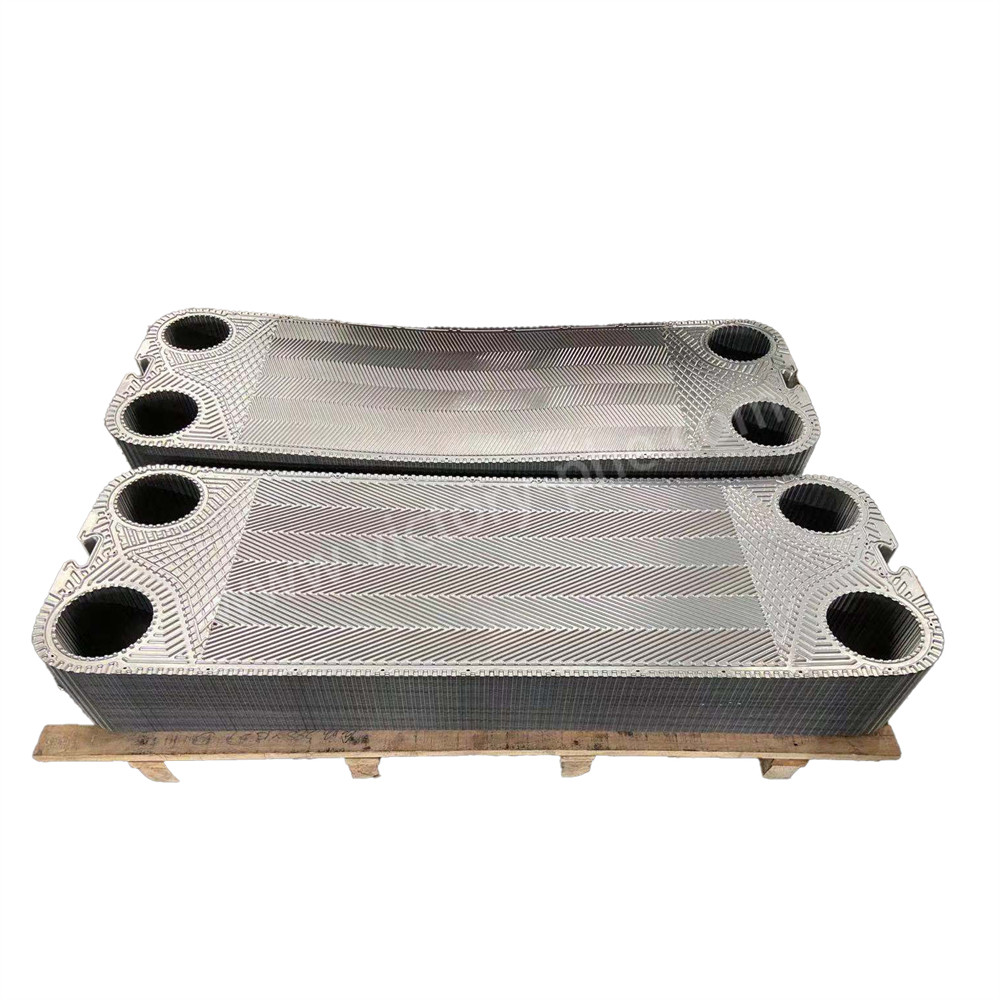

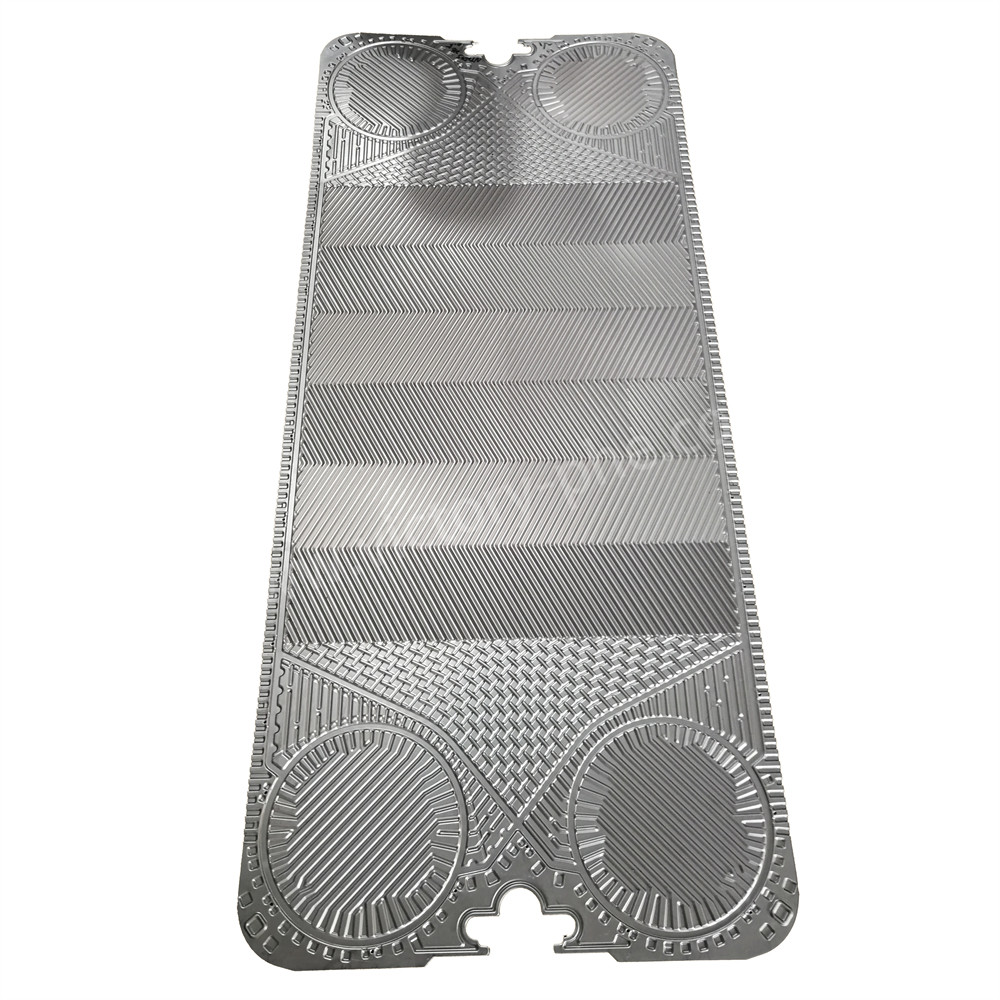

Piastra modulare per scambiatori di calore per operazioni industriali M20B MX25B MX25M

Descrizione del prodotto

Piastra modulare per scambiatori di calore per operazioni industriali M20B MX25B MX25M

Piastre per scambiatori di calore

• Versatilità:La loro personalizzazione consente di adattarli a diversi ambienti e processi industriali, offrendo una soluzione versatile.
• Efficienza energetica:Fatturando un efficiente trasferimento di calore, queste piastre contribuiscono al risparmio energetico e al miglioramento dell'efficienza operativa.
• Costruzione durevole:Costruiti con materiali durevoli, offrono affidabilità anche in applicazioni industriali impegnative, riducendo i requisiti di manutenzione.

Applicazioni:

• Trasformazione petrolchimica e chimica
• Rafinazione del petrolio e del gas
• Trasformazione di alimenti e bevande
• Climatizzazione e refrigerazione
• Produzione di energia
• Fabbricazione farmaceutica

Le piastre per scambiatori di calore personalizzabili M20B, MX25B e MX25M rappresentano una soluzione adattabile ed efficiente per le esigenze di trasferimento di calore industriale,garantire prestazioni ottimali in una vasta gamma di applicazioni industriali.

I prodotti sono principalmente adatti per ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, ecc.

Applicazioni

Configurazione dello spessore della piastra dello scambiatore di calore

• AISI 304 è generalmente di spessore 0,4 o 0,5 mm
• AISI 316 è sempre di 0,5 e 0,6 mm
• 254 SMO (alta lega) tipicamente 0,6 mm
• Le lastre di titanio sono sempre di 0,5 e 0,6 mm
• Alcuni hanno piastre più spesse (per applicazioni ad alta pressione)
• Alcuni PHEs hanno 0,4 mm (operazione a bassa pressione)
• Hastelloy C-276 (lega di nichel) tipicamente 0,6 mm

Processo di produzione:

• Preparazione di materie prime: Le piastre in acciaio inossidabile di alta qualità sono selezionate come materie prime per la loro eccellente resistenza alla corrosione e conducibilità termica.Lo spessore della piastra è determinato in base alle specifiche del prodotto e ai requisiti di progettazione.
• Taglio e livellamento: Le piastre in acciaio inossidabile vengono tagliate con precisione utilizzando macchine utensili per soddisfare i requisiti di progettazione.
• Stampaggio: Le piastre appiattite vengono stampate con una pressa idraulica per creare particolari disegni di spine di aringhe.Controllo preciso è mantenuto durante il processo di timbraggio per prevenire la deformazione o il danno della piastra.
• Trattamento superficiale: Le piastre sono sottoposte a un trattamento superficiale come lucidatura, sabbiatura o rivestimento per migliorare la resistenza alla corrosione e le prestazioni di trasferimento di calore.La scelta del metodo di trattamento dipende dalle esigenze specifiche.
• Assemblaggio e ispezione: Le piastre sono assemblate secondo i requisiti di progettazione, formando uno scambiatore di calore a piastra staccabile con guarnizioni di gomma o uno scambiatore di calore a piastra completamente saldato mediante saldatura ad arco di argon.Durante l'assemblaggio è garantito un allineamento serrato e l'assenza di lacuneDopo l'assemblaggio viene eseguito un rigoroso test di pressione delle prestazioni e viene rilasciato un rapporto di fabbrica per verificare la conformità agli standard di qualità.
•
