Descrizione del prodotto

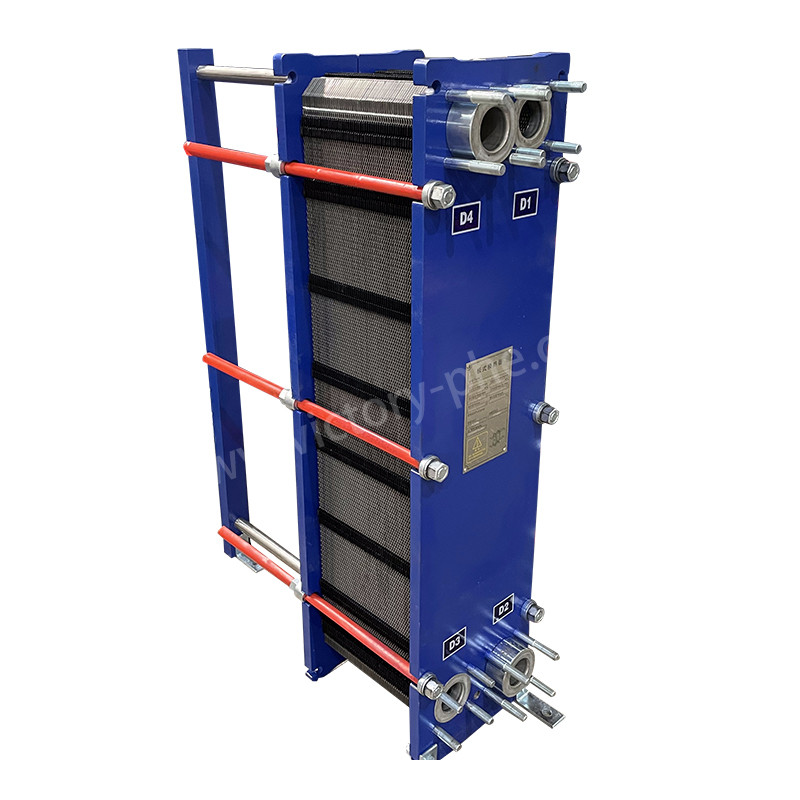

VH05 Placca di acciaio inossidabile con guarnizione per scambiatori di calore per sistemi HVAC, refrigerazione, trasferimento di calore per raffreddamento idrico
Scambiatori di calore a piastra
Gli scambiatori di calore a piastra hanno una vasta gamma di applicazioni in vari settori a causa della loro efficienza, design compatto e versatilità.
1. Sistemi di climatizzazione:Gli scambiatori di calore a piastre sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per trasferire calore tra flussi d'aria, acqua o refrigeranti.
2- Frigorifero:Gli scambiatori di calore a piastre sono utilizzati nei sistemi di refrigerazione per applicazioni di raffreddamento e recupero del calore.
Industria alimentare e delle bevande: gli scambiatori di calore a piastre sono utilizzati per i processi di pastorizzazione, riscaldamento, raffreddamento e sterilizzazione nell'industria alimentare e delle bevande.
3. Trasformazione chimica:Gli scambiatori di calore a piastra sono utilizzati negli impianti di lavorazione chimica per riscaldare, raffreddare, condensare e evaporare varie sostanze chimiche.
4. Generazione di energia:Gli scambiatori di calore a piastra sono utilizzati nelle centrali elettriche per raffreddare l'olio lubrificante delle turbine, i circuiti dell'acqua di raffreddamento e i sistemi di recupero del calore.
5Industria marina:Gli scambiatori di calore a piastra sono utilizzati in applicazioni marine per motori di raffreddamento, generatori e sistemi HVAC su navi e piattaforme offshore.
6Industria farmaceutica:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento, raffreddamento e sterilizzazione nella produzione farmaceutica.
7Industria petrolifera e del gas:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento e raffreddamento nelle raffinerie di petrolio, negli impianti petrolchimici e negli impianti di trasformazione del gas naturale.
Questi sono solo alcuni esempi delle numerose applicazioni in cui gli scambiatori di calore a piastre svolgono un ruolo cruciale nei processi di trasferimento di calore efficienti.
|
Modello |
DLXU03/DLXM3 |
|
Spessore della piastra |
0.5/0.6 mm |
|
Dimensione del foro della piastra |
50 mm |
|
Trasmissione massima |
45 metri3/h |
|
Tubo di adattamento per tubi di grande diametro |
DN50 |
|
Pressione di lavoro |
1.0/1.6MPa |
|
Pressione di prova |
1.3/2.1Mpa |
|
Modello |
Flusso massimo standard m3/h |
Numero massimo di pezzi assemblati N |
Dimensione della pinza A |
Lunghezza massima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parametro del prodotto di uno scambiatore di calore a piastre con guarnizione | |
| Articolo | scambiatore di calore a piastre |
| Marchio | La vittoria |
| Materiale di piastra | Titanio/nickel/hastolly/acciaio inossidabile 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiale della guarnizione | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Materiale del telaio | Acciaio al carbonio verniciato |
| Colore della cornice | blu o colore personalizzato |
| Tipo di connessione | Flancia o filo |
| Standard di flange | ANSI ASME BS BA JIS DIN GB ISO |
| Fermatoio | M24 M30 M39 |
| Pressione di progetto | massimo 20mpa, minimo 10Mpa |
| Pressione di lavoro | normale 12,5Mpa |
| MOQ | 1 set |
| Pacco | custodia in polilegno |
| Garanzia | 1 anno |
| Produttori OEM | Può sostituire |
|
Materiale della piastra |
Fluido adatto |
|
Acciaio inossidabile (SUS304, 316L ecc.) |
Acqua pura, acqua di fiume, acqua salata commestibile, olio minerale |
|
Titanio, Ti-pd |
Acqua di mare, acqua salata |
|
SMO254 |
Acido solforico diluito, soluzione di acqua salata, soluzione acquosa inorganica |
|
Ni |
Alta temperatura, alta concentrazione di soda caustica |
|
Hastelloy (C276, C22) |
Acido solforico concentrato, acido cloridrico, acido fosforico |
|
Guarnizione del corpo principale |
Temperatura di funzionamento (°C) |
Fluido adatto |
|
NBR |
-15 ~ +135 |
Acqua, acqua di mare, sale minerale, salamoia |
|
EPDM |
-25 ~ +180 |
Acqua calda, vapore, acido, base |
|
F26 |
-25 ~ +230 |
Acido, Base, Fluido |
|
FTP |
0 ~ + 160 |
Acido concentrato, base, olio ad alta temperatura, vapore |
In un sistema HVAC (riscaldamento, ventilazione e aria condizionata), lo scambiatore di calore a piastre funziona trasferendo calore tra due fluidi diversi, di solito acqua e aria.Ecco come funziona lo scambiatore di calore a piastre in un sistema HVAC:
Trasferimento di calore:In uno scambiatore di calore a piastre, i fluidi caldi e freddi scorrono in canali separati formati dalle piastre.
Efficienza del trasferimento di calore:Le piastre dello scambiatore di calore a piastre sono sottili e hanno grandi superfici, che facilitano un efficiente trasferimento di calore tra i fluidi.
Flusso continuo:Mentre i fluidi scorrono attraverso i canali formati dalle piastre, si verifica lo scambio di calore.
Controllo della temperatura:Lo scambiatore di calore a piastre è progettato per controllare la temperatura dell'aria che viene soffiata attraverso il sistema HVAC, assicurando che lo spazio sia riscaldato o raffreddato a seconda delle necessità.
In sintesi, lo scambiatore di calore a piastre svolge un ruolo chiave nell'efficienza del sistema HVAC, contribuendo a regolare la temperatura dell'aria e migliorare il comfort termico nelle abitazioni,edifici commerciali e industriali.
