Descrizione del prodotto

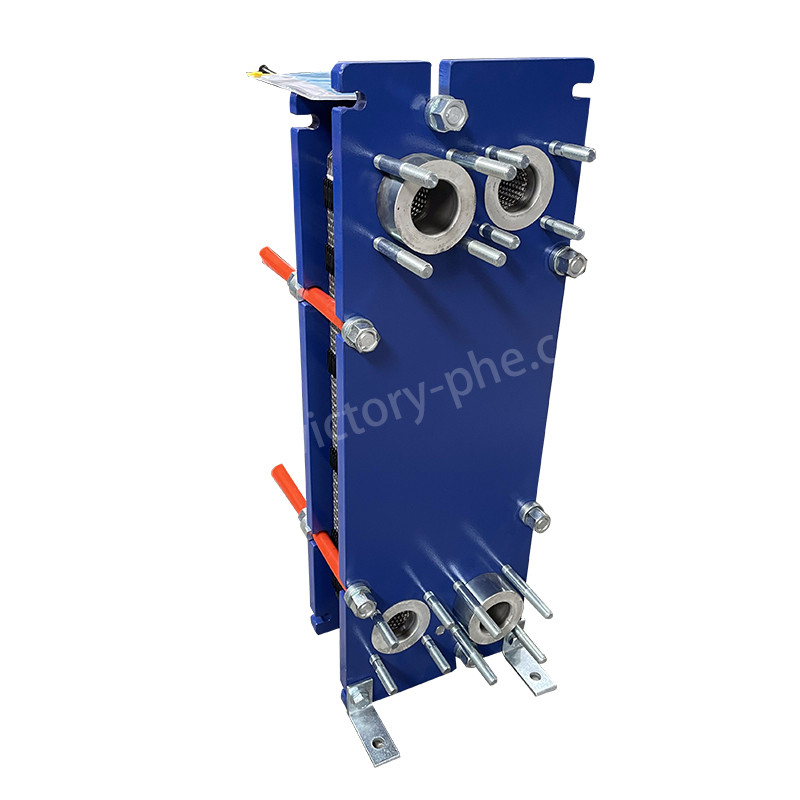

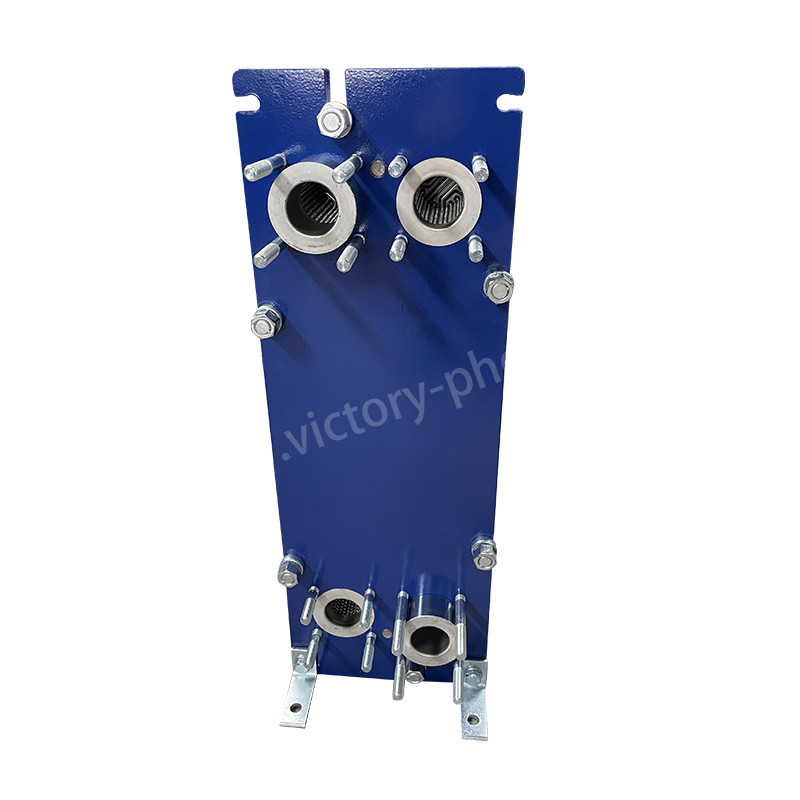

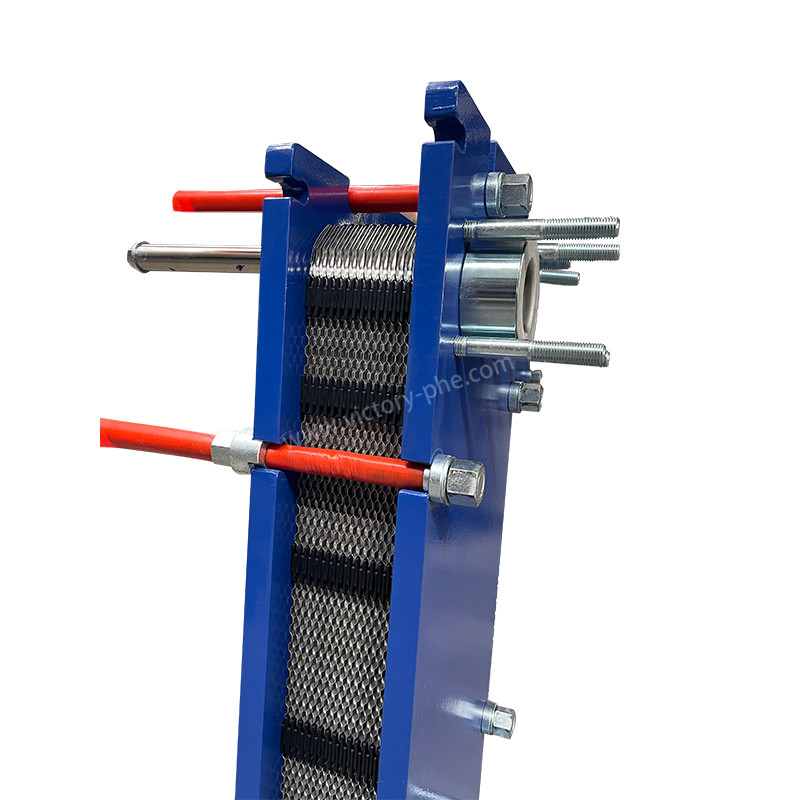

VH05 Scambiatore di calore a piastra di acciaio inossidabile per sistemi HVAC, refrigerazione e trasferimento di calore per raffreddamento idrico
Scambiatori di calore a piastra
Gli scambiatori di calore a piastra hanno una vasta gamma di applicazioni in vari settori a causa della loro efficienza, design compatto e versatilità.
1. Sistemi di climatizzazione:Gli scambiatori di calore a piattaforma svolgono un ruolo cruciale nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) facilitando il trasferimento efficiente di calore tra diversi mezzi come i flussi d'aria,acqua, o refrigeranti.
2- Frigorifero:Gli scambiatori di calore a piastre sono ampiamente utilizzati nei sistemi di refrigerazione per scopi di raffreddamento e per applicazioni di recupero del calore.Gli scambiatori di calore a piastra sono utilizzati per una serie di processi, tra cui la pastorizzazioneEssi svolgono un ruolo fondamentale nel mantenere le condizioni di temperatura desiderate per vari prodotti alimentari e bevande.
3. Trasformazione chimica:Gli scambiatori di calore a piastra sono utilizzati negli impianti di lavorazione chimica per riscaldare, raffreddare, condensare e evaporare varie sostanze chimiche.
4. Generazione di energia:Gli scambiatori di calore a piastra sono utilizzati nelle centrali elettriche per raffreddare l'olio lubrificante delle turbine, i circuiti dell'acqua di raffreddamento e i sistemi di recupero del calore.
5Industria marina:Gli scambiatori di calore a piastra sono utilizzati in applicazioni marine per motori di raffreddamento, generatori e sistemi HVAC su navi e piattaforme offshore.
6Industria farmaceutica:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento, raffreddamento e sterilizzazione nella produzione farmaceutica.
7Industria petrolifera e del gas:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento e raffreddamento nelle raffinerie di petrolio, negli impianti petrolchimici e negli impianti di trasformazione del gas naturale.
Questi sono solo alcuni esempi delle numerose applicazioni in cui gli scambiatori di calore a piastre svolgono un ruolo cruciale nei processi di trasferimento di calore efficienti.
|
Modello |
DLXU03/DLXM3 |
|
Spessore della piastra |
0.5/0.6 mm |
|
Dimensione del foro della piastra |
50 mm |
|
Trasmissione massima |
45 metri3/h |
|
Tubo di adattamento per tubi di grande diametro |
DN50 |
|
Pressione di lavoro |
1.0/1.6MPa |
|
Pressione di prova |
1.3/2.1Mpa |
|
Modello |
Flusso massimo standard m3/h |
Numero massimo di pezzi assemblati N |
Dimensione della pinza A |
Lunghezza massima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parametro del prodotto di uno scambiatore di calore a piastre con guarnizione | |
| Articolo | scambiatore di calore a piastre |
| Marchio | La vittoria |
| Materiale di piastra | Titanio/nickel/hastolly/acciaio inossidabile 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiale della guarnizione | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Materiale del telaio | Acciaio al carbonio verniciato |
| Colore della cornice | blu o colore personalizzato |
| Tipo di connessione | Flancia o filo |
| Standard di flange | ANSI ASME BS BA JIS DIN GB ISO |
| Fermatoio | M24 M30 M39 |
| Pressione di progetto | massimo 20mpa, minimo 10Mpa |
| Pressione di lavoro | normale 12,5Mpa |
| MOQ | 1 set |
| Pacco | custodia in polilegno |
| Garanzia | 1 anno |
| Produttori OEM | Può sostituire |
|
Materiale della piastra |
Fluido adatto |
|
Acciaio inossidabile (SUS304, 316L ecc.) |
Acqua pura, acqua di fiume, acqua salata commestibile, olio minerale |
|
Titanio, Ti-pd |
Acqua di mare, acqua salata |
|
SMO254 |
Acido solforico diluito, soluzione di acqua salata, soluzione acquosa inorganica |
|
Ni |
Alta temperatura, alta concentrazione di soda caustica |
|
Hastelloy (C276, C22) |
Acido solforico concentrato, acido cloridrico, acido fosforico |
|
Guarnizione del corpo principale |
Temperatura di funzionamento (°C) |
Fluido adatto |
|
NBR |
-15 ~ +135 |
Acqua, acqua di mare, sale minerale, salamoia |
|
EPDM |
-25 ~ +180 |
Acqua calda, vapore, acido, base |
|
F26 |
-25 ~ +230 |
Acido, Base, Fluido |
|
FTP |
0 ~ + 160 |
Acido concentrato, base, olio ad alta temperatura, vapore |
Gli scambiatori di calore a piastre sono componenti essenziali dei sistemi HVAC, responsabili del trasferimento di calore tra fluidi come acqua e aria.
1Trasferimento di calore:Lo scambiatore di calore a piastre dispone di canali separati per fluidi caldi e freddi, consentendo il trasferimento di calore dal fluido caldo al fluido freddo attraverso le piastre metalliche.
2. Trasferimento di calore efficiente:Le piastre sottili con grandi superfici nello scambiatore di calore consentono uno scambio termico efficiente tra i fluidi.
3Flusso continuo:I fluidi scorrono attraverso i canali formati dalle piastre, facilitando un rapido ed efficace trasferimento di calore.
4Controllo della temperatura:Lo scambiatore di calore a piastre aiuta a regolare la temperatura dell'aria soffiata attraverso il sistema HVAC, garantendo un riscaldamento o un raffreddamento adeguati per il livello di comfort desiderato.
In conclusione, gli scambiatori di calore a piastre sono di vitale importanza per i sistemi HVAC, migliorando la loro efficienza e contribuendo ad un comfort termico ottimale in vari ambienti, tra cui residenziali, commerciali,e edifici industriali.
