Descrizione del prodotto

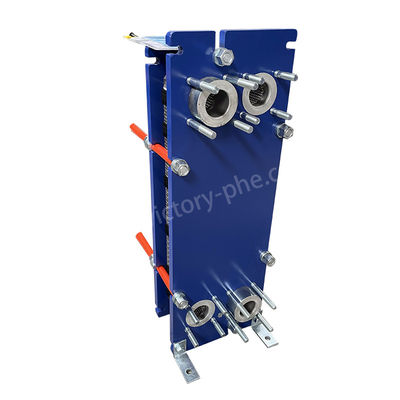

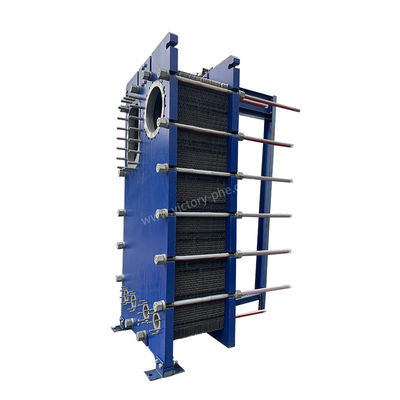

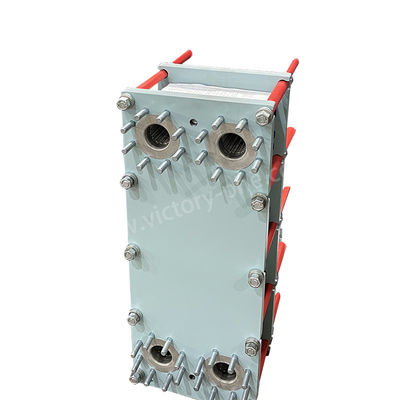

VH05 Scambiatore di calore in acciaio inossidabile per climatizzazione, refrigerazione e raffreddamento idrico
Scambiatori di calore a piastra
Gli scambiatori di calore a piastra hanno una vasta gamma di applicazioni in vari settori a causa della loro efficienza, design compatto e versatilità.
1. Sistemi di climatizzazione:Gli scambiatori di calore a piattaforma sono componenti essenziali dei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), che consentono lo scambio efficiente di calore tra vari mezzi, tra cui aria, acqua,e refrigerantiLa loro presenza è vitale per garantire un comfort termico ottimale e un funzionamento efficiente dei sistemi HVAC.
2- Frigorifero:Gli scambiatori di calore a piattaforma hanno applicazioni di vasta portata nei sistemi di refrigerazione, svolgendo ruoli cruciali nelle operazioni di raffreddamento e facilitando il recupero del calore.Nell'industria alimentare e delle bevande,Gli scambiatori di calore a piastre sono ampiamente utilizzati per processi essenziali come la pastorizzazioneLa loro funzione indispensabile consiste nel mantenere condizioni di temperatura precise per garantire la qualità e la sicurezza di diversi prodotti alimentari e bevande.
3. Trasformazione chimica:Gli scambiatori di calore a piastra sono utilizzati negli impianti di lavorazione chimica per riscaldare, raffreddare, condensare e evaporare varie sostanze chimiche.
4. Generazione di energia:Gli scambiatori di calore a piastra sono utilizzati nelle centrali elettriche per raffreddare l'olio lubrificante delle turbine, i circuiti dell'acqua di raffreddamento e i sistemi di recupero del calore.
5Industria marina:Gli scambiatori di calore a piastra sono utilizzati in applicazioni marine per motori di raffreddamento, generatori e sistemi HVAC su navi e piattaforme offshore.
6Industria farmaceutica:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento, raffreddamento e sterilizzazione nella produzione farmaceutica.
7Industria petrolifera e del gas:Gli scambiatori di calore a piastra sono utilizzati per i processi di riscaldamento e raffreddamento nelle raffinerie di petrolio, negli impianti petrolchimici e negli impianti di trasformazione del gas naturale.
Questi sono solo alcuni esempi delle numerose applicazioni in cui gli scambiatori di calore a piastra svolgono un ruolo cruciale nei processi di trasferimento di calore efficienti.
|
Modello |
DLXU03/DLXM3 |
|
Spessore della piastra |
0.5/0.6 mm |
|
Dimensione del foro della piastra |
50 mm |
|
Trasmissione massima |
45 metri3/h |
|
Tubo di adattamento per tubi di grande diametro |
DN50 |
|
Pressione di lavoro |
1.0/1.6MPa |
|
Pressione di prova |
1.3/2.1Mpa |
|
Modello |
Flusso massimo standard m3/h |
Numero massimo di pezzi assemblati N |
Dimensione della pinza A |
Lunghezza massima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parametro del prodotto di uno scambiatore di calore a piastre con guarnizione | |
| Articolo | scambiatore di calore a piastre |
| Marchio | La vittoria |
| Materiale di piastra | Titanio/nickel/hastolly/acciaio inossidabile 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiale della guarnizione | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Materiale del telaio | Acciaio al carbonio verniciato |
| Colore della cornice | blu o colore personalizzato |
| Tipo di connessione | Flancia o filo |
| Standard di flange | ANSI ASME BS BA JIS DIN GB ISO |
| Fermatoio | M24 M30 M39 |
| Pressione di progetto | massimo 20mpa, minimo 10Mpa |
| Pressione di lavoro | normale 12,5Mpa |
| MOQ | 1 set |
| Pacco | custodia in polilegno |
| Garanzia | 1 anno |
| Produttori OEM | Può sostituire |
|
Materiale della piastra |
Fluido adatto |
|
Acciaio inossidabile (SUS304, 316L ecc.) |
Acqua pura, acqua di fiume, acqua salata commestibile, olio minerale |
|
Titanio, Ti-pd |
Acqua di mare, acqua salata |
|
SMO254 |
Acido solforico diluito, soluzione di acqua salata, soluzione acquosa inorganica |
|
Ni |
Alta temperatura, alta concentrazione di soda caustica |
|
Hastelloy (C276, C22) |
Acido solforico concentrato, acido cloridrico, acido fosforico |
|
Guarnizione del corpo principale |
Temperatura di funzionamento (°C) |
Fluido adatto |
|
NBR |
-15 ~ +135 |
Acqua, acqua di mare, sale minerale, salamoia |
|
EPDM |
-25 ~ +180 |
Acqua calda, vapore, acido, base |
|
F26 |
-25 ~ +230 |
Acido, Base, Fluido |
|
FTP |
0 ~ + 160 |
Acido concentrato, base, olio ad alta temperatura, vapore |
Gli scambiatori di calore a piastre sono componenti indispensabili all'interno dei sistemi HVAC, svolgendo un ruolo fondamentale nel trasferimento di calore tra diversi fluidi, come aria e acqua.Ecco un riassunto di come funzionano in un sistema HVAC:
1Trasferimento di calore:Lo scambiatore di calore a piastre è costituito da canali separati per fluidi caldi e freddi, che consentono il trasferimento di calore dal fluido caldo al fluido freddo attraverso le piastre metalliche.
2. Trasferimento di calore efficiente:Le lastre sottili dello scambiatore di calore hanno grandi superfici, garantendo un efficiente scambio di calore tra i fluidi.
3Flusso continuo:I fluidi scorrono continuamente attraverso i canali creati dalle piastre, favorendo un rapido ed efficace trasferimento di calore.
4Controllo della temperatura:Lo scambiatore di calore a piastre regola attivamente la temperatura dell'aria circolante attraverso il sistema HVAC, garantendo un riscaldamento o un raffreddamento adeguati per raggiungere il livello di comfort desiderato.
Per riassumere, gli scambiatori di calore a piastre sono componenti vitali dei sistemi HVAC, migliorando la loro efficienza e contribuendo a un comfort termico ottimale in vari ambienti, tra cui residenziali, commerciali,e edifici industriali.
