Trattamento di controllo di qualità per lo scambiatore di calore a piastra
Durante la produzione di scambiatori di calore a piastra (PHE), sono generalmente implementati diversi processi di controllo della qualità per garantire che il processo di produzione soddisfi gli standard richiesti.Qui ci sono alcuni processi di controllo della qualità chiave per Plate scambiatori di calore:
Ispezione dei materiali:Verificare la qualità e le specifiche dei materiali utilizzati nella costruzione dello scambiatore di calore, quali piastre, guarnizioni e componenti del telaio.
Accuratezza dimensionale:Controllare le dimensioni delle piastre, delle guarnizioni e dei componenti del telaio per assicurarsi che soddisfino le specifiche di progettazione e le tolleranze.
Ispezione della saldatura:effettuare ispezioni per assicurare l'utilizzo di tecniche di saldatura adeguate per il montaggio dei componenti dello scambiatore di calore, verificando eventuali difetti o discontinuità.
Prova di pressione:Eseguire prove di pressione per verificare l'integrità dello scambiatore di calore in condizioni di funzionamento, assicurandosi che possa resistere alla pressione richiesta senza perdite.
Prova dell'efficienza del trasferimento di calore:Valutare l'efficienza di trasferimento di calore dello scambiatore di calore effettuando prove di prestazione per assicurarsi che soddisfi i requisiti termici specificati.
Ispezione della finitura superficiale:Controllare la finitura superficiale delle piastre e delle guarnizioni per assicurarsi che soddisfino i requisiti di liscezza per un efficace trasferimento di calore.
Prova funzionale:Testare lo scambiatore di calore assemblato in condizioni di funzionamento simulate per verificare le sue prestazioni, comprese le portate, i differenziali di temperatura e i cali di pressione.
Con l'attuazione di questi processi di controllo della qualità in tutta la produzione degli scambiatori di calore a piastra, i produttori possono garantire che il prodotto finale soddisfi gli standard di qualità, funzioni in modo efficiente,e fornisce prestazioni affidabili di trasferimento di calore.

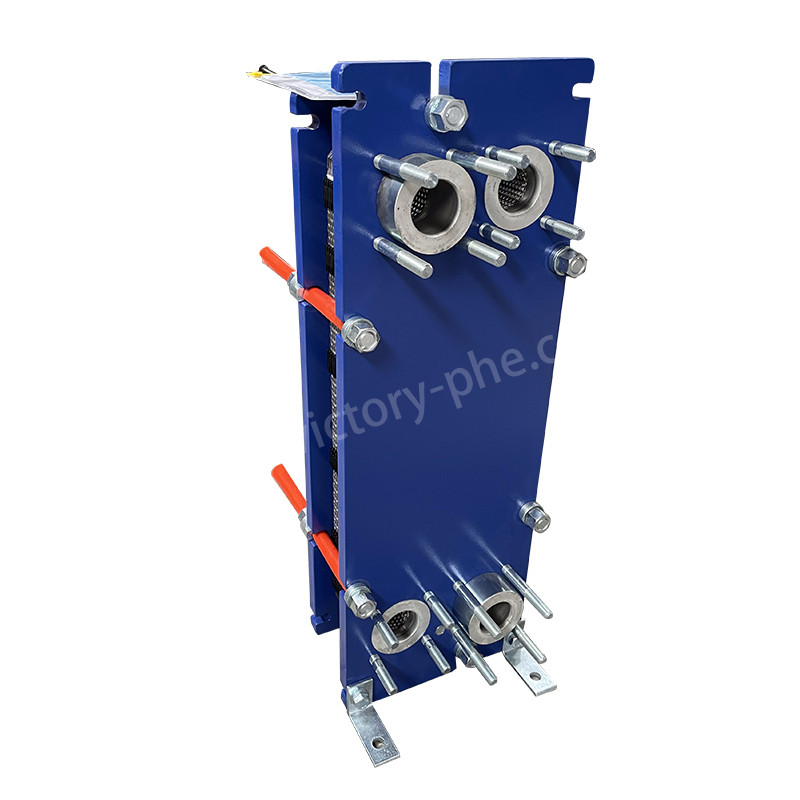

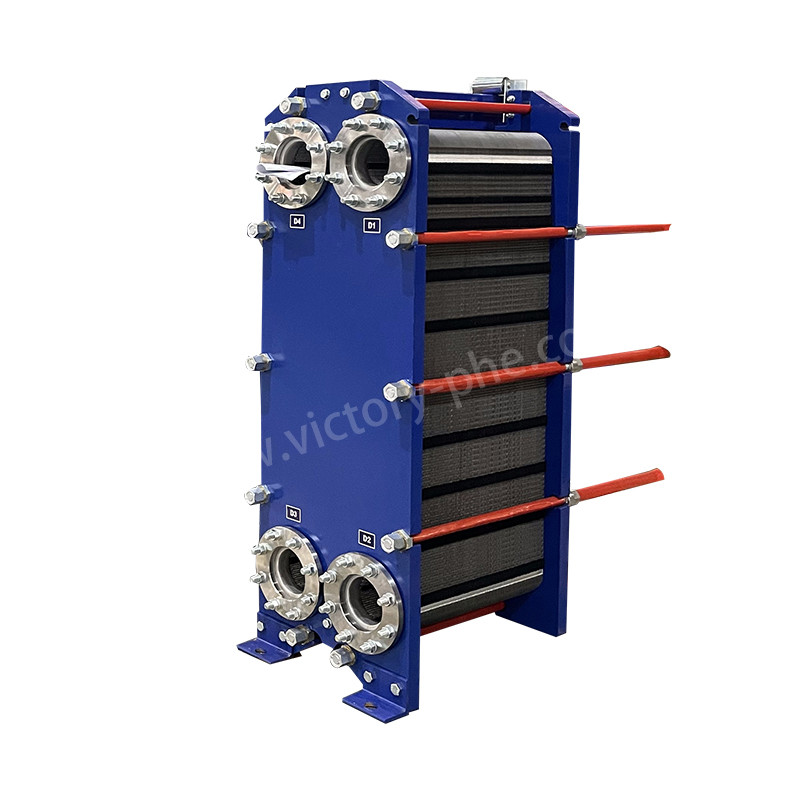

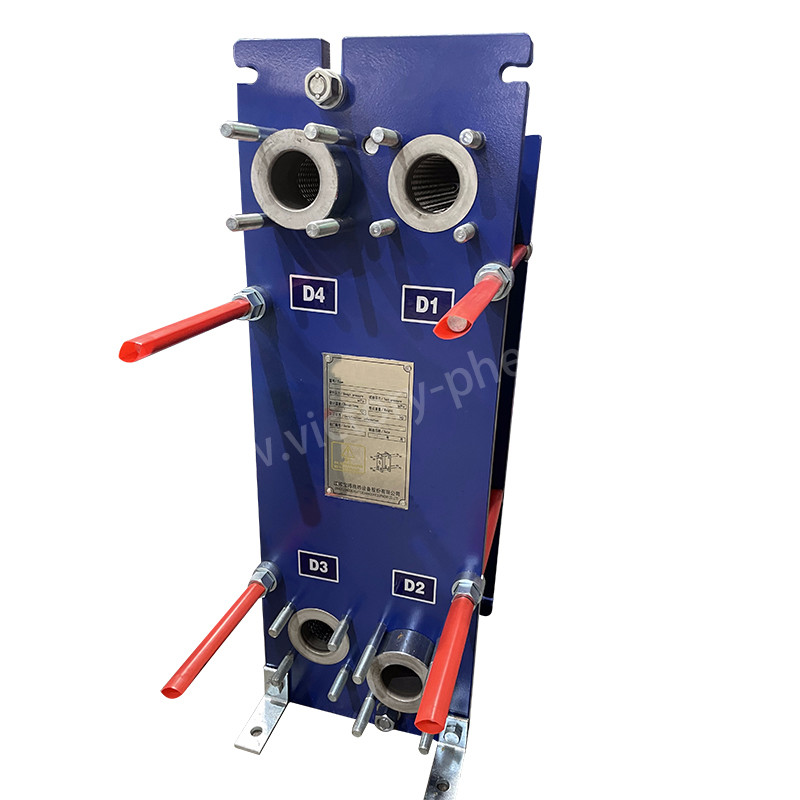

Descrizione del prodotto
1Lo scambiatore di calore a piastra è un tipo di scambiatore di calore che utilizza piastre metalliche per trasferire calore tra due fluidi.piastre leggermente separate che hanno superfici superficiali molto grandi e passaggi di flusso di fluidi per il trasferimento di caloreI fluidi possono fluire in controricorrente o in corrente, consentendo un efficiente trasferimento di calore.
2Gli scambiatori di calore a piastra sono comunemente utilizzati in HVAC, refrigerazione, lavorazione chimica e industrie alimentari e delle bevande a causa della loro elevata efficienza di trasferimento di calore, dimensioni compatte,e facile manutenzioneEssi sono spesso preferiti agli scambiatori di calore tradizionali a guscio e tubo a causa del loro minor costo, dei tassi di trasferimento di calore più elevati e della flessibilità nella gestione di fluidi diversi.
3La progettazione degli scambiatori di calore a piastre consente un'ispezione, una pulizia e una manutenzione facili, rendendoli una scelta popolare per varie applicazioni industriali e commerciali.
| Modello | VH15/VN15/VM15M |
| Spessore della piastra | 0.5/0.6 mm |
| Dimensione del foro della piastra | 150 mm |
| Trasmissione massima | 380 metri3/h |
| Tubo di adattamento per tubi di grande diametro | DN 150 |
| Pressione di lavoro | 1.0/1.6MPa |
| Pressione di prova | 1.3/2.1Mpa |
|
Modello |
Flusso massimo standard m3/h |
Numero massimo di pezzi assemblati N |
Dimensione della pinza A |
Lunghezza massima L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Parametro del prodotto di uno scambiatore di calore a piastre con guarnizione |
|
|
Articolo |
scambiatore di calore a piastre |
|
Marchio |
La vittoria |
|
Materiale di piastra |
Titanio/nickel/hastolly/acciaio inossidabile 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Materiale della guarnizione |
NBR HNBR EPDM HEPDM VITON FKM Silicone |
|
Materiale del telaio |
Acciaio al carbonio verniciato |
|
Colore della cornice |
blu o colore personalizzato |
|
Tipo di connessione |
Flancia o filo |
|
Standard di flange |
ANSI ASME BS BA JIS DIN GB ISO |
|
Fermatoio |
M24 M30 M39 |
|
Pressione di progetto |
massimo 20mpa, minimo 10Mpa |
|
Pressione di lavoro |
normale 12,5Mpa |
|
MOQ |
1 set |
|
Pacco |
custodia in polilegno |
|
Garanzia |
1 anno |
|
Produttori OEM |
Può sostituire |
Applicazioni
Sistemi HVAC: Gli scambiatori di calore a piastre sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per trasferire calore tra l'aria dell'edificio e l'acqua o il refrigerante circolante.
Refrigerazione: sono utilizzati nei sistemi di refrigerazione commerciali e industriali per i processi di raffreddamento e trasferimento del calore.
Trasformazione di alimenti e bevande: gli scambiatori di calore a piatto svolgono un ruolo cruciale nella trasformazione di alimenti e bevande per la pastorizzazione, il riscaldamento e il raffreddamento di liquidi come latte, succhi, birra e vino.
Processo chimico: sono impiegati nei processi di produzione chimica per riscaldare e raffreddare varie sostanze chimiche e fluidi.
Domande e risposte
D: Il prodotto è dotato di garanzia?
R: Sì, i nostri prodotti sono dotati di una garanzia per un certo periodo. Informazioni dettagliate sulla garanzia sono di solito incluse nella confezione del prodotto o nel manuale.Si prega di contattare immediatamente il nostro servizio clienti, e vi forniremo il necessario servizio post-vendita.
D: Quanto dura la consegna?
A: Normalmente 15-20 giorni dopo il pagamento.
