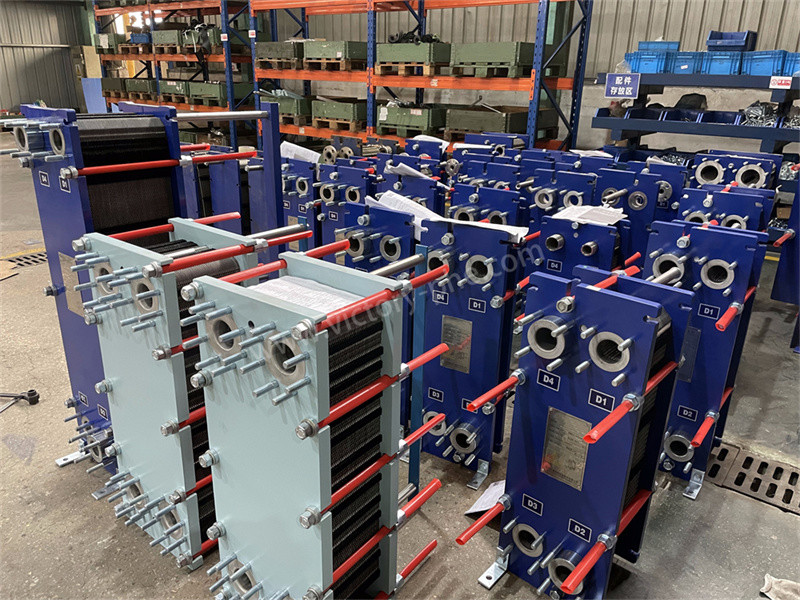

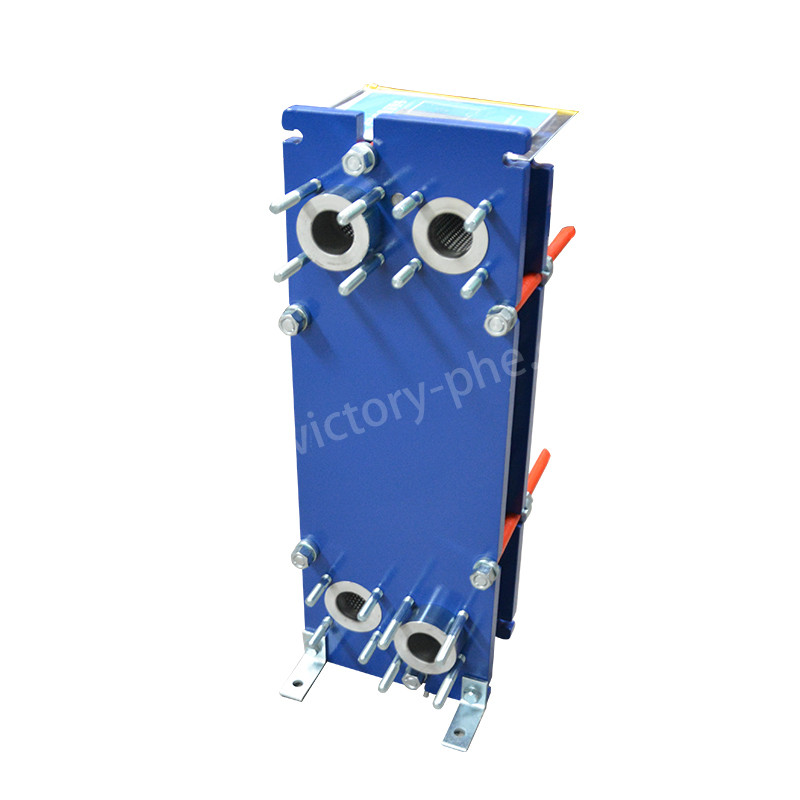

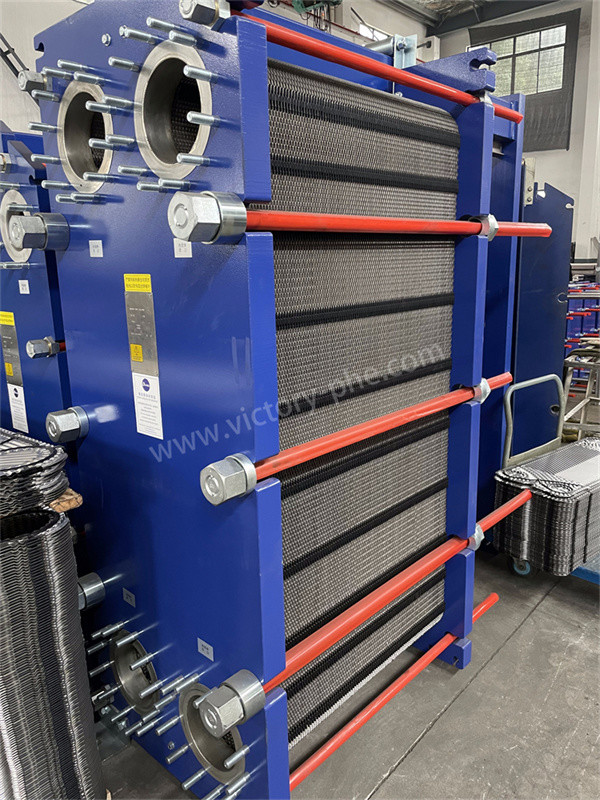

Scambiatore di calore a piastra con guarnizione SS304 SS316L Scambiatore di calore
Descrizione del prodotto
1Lo scambiatore di calore a piastra è un tipo di scambiatore di calore che utilizza piastre metalliche per trasferire calore tra due fluidi.piastre leggermente separate che hanno superfici superficiali molto grandi e passaggi di flusso di fluidi per il trasferimento di caloreI fluidi possono fluire in controricorrente o in corrente, consentendo un efficiente trasferimento di calore.
2Gli scambiatori di calore a piastra sono comunemente utilizzati in HVAC, refrigerazione, lavorazione chimica e industrie alimentari e delle bevande a causa della loro elevata efficienza di trasferimento di calore, dimensioni compatte,e facile manutenzioneEssi sono spesso preferiti agli scambiatori di calore tradizionali a guscio e tubo a causa del loro minor costo, dei tassi di trasferimento di calore più elevati e della flessibilità nella gestione di fluidi diversi.
3La progettazione degli scambiatori di calore a piastre consente un'ispezione, una pulizia e una manutenzione facili, rendendoli una scelta popolare per varie applicazioni industriali e commerciali.
| Modello | VH15/VN15/VM15M |
| Spessore della piastra | 0.5/0.6 mm |
| Dimensione del foro della piastra | 150 mm |
| Trasmissione massima | 380 metri3/h |
| Tubo di adattamento per tubi di grande diametro | DN 150 |
| Pressione di lavoro | 1.0/1.6MPa |
| Pressione di prova | 1.3/2.1Mpa |
|
Modello |
Flusso massimo standard m3/h |
Numero massimo di pezzi assemblati N |
Dimensione della pinza A |
Lunghezza massima L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Parametro del prodotto di uno scambiatore di calore a piastre con guarnizione |
|
|
Articolo |
scambiatore di calore a piastre |
|
Marchio |
La vittoria |
|
Materiale di piastra |
Titanio/nickel/hastolly/acciaio inossidabile 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Materiale della guarnizione |
NBR HNBR EPDM HEPDM VITON FKM Silicone |
|
Materiale del telaio |
Acciaio al carbonio verniciato |
|
Colore della cornice |
blu o colore personalizzato |
|
Tipo di connessione |
Flancia o filo |
|
Standard di flange |
ANSI ASME BS BA JIS DIN GB ISO |
|
Fermatoio |
M24 M30 M39 |
|
Pressione di progetto |
massimo 20mpa, minimo 10Mpa |
|
Pressione di lavoro |
normale 12,5Mpa |
|
MOQ |
1 set |
|
Pacco |
custodia in polilegno |
|
Garanzia |
1 anno |
|
Produttori OEM |
Può sostituire |
Applicazioni
Sistemi HVAC: Gli scambiatori di calore a piastre sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per trasferire calore tra l'aria dell'edificio e l'acqua o il refrigerante circolante.
Refrigerazione: sono utilizzati nei sistemi di refrigerazione commerciali e industriali per i processi di raffreddamento e trasferimento del calore.
Trasformazione di alimenti e bevande: gli scambiatori di calore a piatto svolgono un ruolo cruciale nella trasformazione di alimenti e bevande per la pastorizzazione, il riscaldamento e il raffreddamento di liquidi come latte, succhi, birra e vino.
Processo chimico: sono impiegati nei processi di produzione chimica per riscaldare e raffreddare varie sostanze chimiche e fluidi.
Domande e risposte
D: Il prodotto è dotato di garanzia?
R: Sì, i nostri prodotti sono dotati di una garanzia per un certo periodo. Informazioni dettagliate sulla garanzia sono di solito incluse nella confezione del prodotto o nel manuale.Si prega di contattare immediatamente il nostro servizio clienti, e vi forniremo il necessario servizio post-vendita.
D: Quanto dura la consegna?
A: Normalmente 15-20 giorni dopo il pagamento.
